PUNTO TERZO:

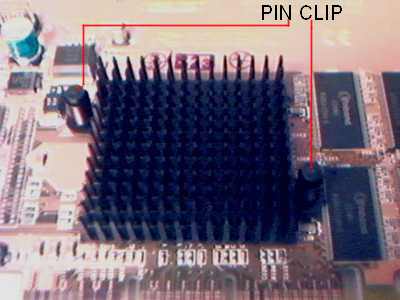

Per raffreddare il chipset grafico, possiamo installare degli ottimi sistemi di raffreddamento costruiti da alcuni produttori hardware. Il requisito fondamentale per poter utilizzare tali sistemi è di possedere delle schede video di "nuova generazione", le quali permettono di montare i nuovi dispositivi di raffreddamento con i "pin clip" (v. figura 9).

FIGURA 9.

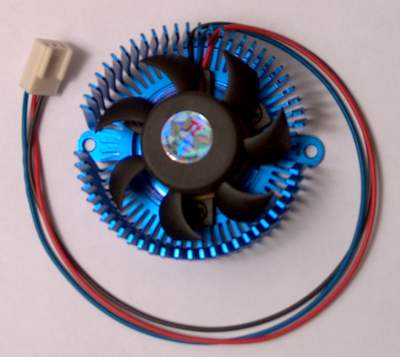

In redazione, grazie alla INFOHARD, abbiamo potuto testare il Blue Orb (v. figura 10) della Thermaltake, utilizzabile nei sistemi NVIDIA, 3DFX ecc..

FIGURA 10.

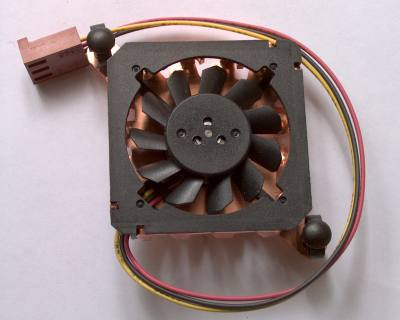

La NENG-TYI ci ha fornito il "CC04 All Copper type" (v. figura 11), un sistema di raffreddamento in rame per chipset NVIDIA, 3DFX, MATROX, ATI e SIS.

FIGURA 11.

Istruzioni per l'installazione:

A) Aprite il Cabinet, scollegate il cavo di uscita al monitor e individuate la scheda video. Scollegate l'alimentazione della ventola della scheda video (se presente), e togliete la scheda dallo slot AGP o PCI.

B) Per installare il Blue Orb ed il CC04, bisognare rimuovere la ventola e il dissipatore dal chipset della scheda video. Solitamente la ventola è fissata all'alimentatore con viti, mentre il dissipatore è fissato con i "pin clip" alla scheda video.

C) Dopo aver rimosso tali componenti, stendete un leggero strato di pasta termoconduttiva sulla superficie superiore della cpu video, e montate il nuovo sistema di raffreddamento.

D) Finalmente, potrete "overclockkare" la vostra scheda video.
