UN ESEMPIO CONCRETO:

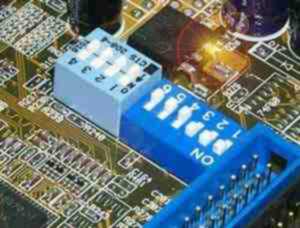

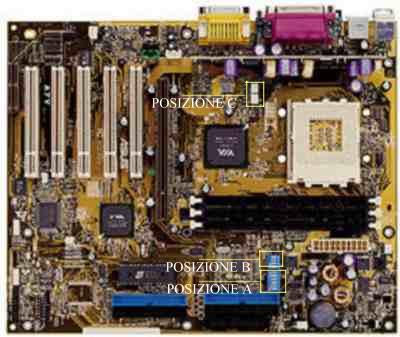

Per dimostrare quanto detto, procediamo con un esempio: l'oggetto di prova è il Duron e una scheda madre ASUS A7V.(figura 5). Questa scheda madre consente l'impostazione del moltiplicatore di frequenza della CPU installata tramite degli interuttori montati sulla stessa. Anche il voltaggio del Core possiamo impostarlo da jumpers. Dopo aver individuato il tipo di Duron in nostro possesso e comunque aver chiuso i ponti L1, l'operazione successiva è abilitare la scheda ASUS A7V alla modificazione del moltiplicatore di frequenza. Vi sono due blocchi di interuttori (figura 6) presenti sulla scheda, uno di colore blu (posizione A), il quale consente l'impostazione del moltiplicatore e l'altro di colore blu chiaro (posizione B) che regola la frequenza di bus principale. Non dimenticate che la frequenza di bus principale può essere impostata da Bios, così come il voltaggio del Core.


Figura 5.


Figura 6.

SETTAGGIO BLOCCHI INTERUTTORI:

Settate la frequenza di bus principale a 100 Mhz, indispensabile per poter impostare il moltiplicatore di frequenza. Potete eseguire questa operazione tramite Bios, oppure tramite il blocco di interuttori più chiaro. Vi sono 4 interuttori, impostateli tutti sulla posizione On, per ottenere il bus a 100 Mhz. Potete ottenere diverse configurazioni del bus di frequenza vedi la tabella 1.

TABELLA 1
Freq bus principale
bus PCI
DPS4
DPS3
DPS2
DPS1
90 Mhz
30 Mhz
ON
OFF
ON
ON
95 Mhz
31.67 Mhz
ON
OFF
ON
OFF
101 Mhz
33.67 Mhz
ON
OFF
OFF
ON
102 Mhz
34 Mhz
ON
OFF
OFF
OFF
100 Mhz
33.57 Mhz
ON
ON
ON
ON
103 Mhz
34.33 Mhz
ON
ON
ON
OFF
105 Mhz
35 Mhz
ON
ON
OFF
ON
107 Mhz
35.67 Mhz
OFF
OFF
ON
ON
109 Mhz
36.33 Mhz
OFF
OFF
ON
OFF
110 Mhz
36.67 Mhz
OFF
OFF
OFF
ON
111 Mhz
37 Mhz
OFF
OFF
OFF
OFF
113 Mhz
37.67 Mhz
OFF
ON
ON
ON
115 Mhz
39.33 Mhz
OFF
ON
ON
OFF
117 Mhz
39 Mhz
OFF
ON
OFF
ON
133 Mhz
33.33 Mhz
OFF
ON
OFF
OFF

Per disattivare la CPU FID dovrete impostare gli switchs (interuttori) 5 e 6 del blocco blu scuro sulla posizione ON. L'impostazione di un diverso moltiplicatore di frequenza avviene selezionando configurazioni diverse degli interuttori 1, 2, 3, 4 del blocco più scuro, per tutte le frequenze si veda la tabella 2. Infine se vogliamo impostare un diverso voltaggio del Core si proceda a configurare il blocco di jumpers presente sulla scheda nella posizione C. Per i valori di configurazione si veda il manuale della schedamadre. Il voltaggio massimo raggiungibile è di 1.85 Volts, però il mio consiglio è non andare oltre il valore di 1.75V. Le varie configurazioni sono ottenute con lo spostamento e il posizionamento di ponticelli (o jumpers) che permettono a seconda della posizione un diverso voltaggio del Core.

TABELLA 2
Moltiplicatore
DSF6
DSF5
DSF4
DSF3
DSF2
DSF1
5.0X
ON
ON
ON
OFF
ON
ON
5.5X
ON
ON
ON
OFF
ON
OFF
6.0X
ON
ON
ON
OFF
OFF
ON
6.5X
ON
ON
ON
OFF
OFF
OFF
7.0X
ON
ON
OFF
ON
ON
ON
7.5X
ON
ON
OFF
ON
ON
OFF
8.0X
ON
ON
OFF
ON
OFF
ON
8.5X
ON
ON
OFF
ON
OFF
OFF
9.0X
ON
ON
OFF
OFF
ON
ON
9.5X
ON
ON
OFF
OFF
ON
OFF
10.0X
ON
ON
OFF
OFF
OFF
ON
10.5X
ON
ON
OFF
OFF
OFF
OFF
11.0X
ON
ON
ON
ON
ON
ON
11.5X
ON
ON
ON
ON
ON
OFF
12.0X
ON
ON
ON
ON
OFF
ON
12.5X
ON
ON
ON
ON
OFF
OFF

Provate a cambiare il moltiplicatore di frequenza per sapere se tutto funziona correttamente, se avete un Duron a 600 Mhz portate il fattore di moltiplicazione da X6 a X6.5. Il vostro processore dovrebbe funzionare alla frequenza di clock di 650 Mhz. 100 Mhz (bus principale) X6.5 (moltiplicatore) = 650 Mhz (frequenza di clock cpu).
