SOYO-K7VTA-B.

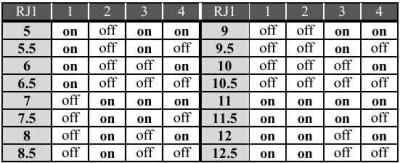

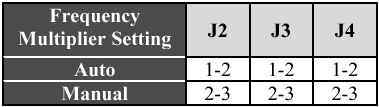

INTRODUZIONE. La Soyo-K7VTA-B rappresenta una buona scheda madre per le cpu di AMD, vi è la possibilità di overclokkare i processori impostando le scelte da BIOS, o agendo sui JUMPERS (ponticelli). TIPOLOGIA DI PROCESSORI: Nella Soyo-K7VTA-B si possono installare i seguenti processori: PROCESSORE FREQUENZA DI CLOCK. TIPO Duron da 600 Mhz in poi... SOCKET 462 Athlon Tbird da 750 Mhz in poi... SOCKET 462 CHIPSET: Nella scheda è installato il VIA KT 133, supporta l'AGP a 1X, 2X, 4X, e le frequenze di bus principale di 133/100/66Mhz. Inoltre la modalità UltraDMA/100, UltraDMA 66 e UltraDMA/33 sono supportate. MEMORIE: Si possono installare le SDRAM PC 133 Mhz/100 Mhz. in 3 DIMM socket, fino a un massimo di 1.5 GB. Inoltre vi è il supporto alla Vitual Channel Memory (VCM) SDRAM. SLOTS DI ESPANSIONE: 5 PCI, 1 ISA, 1 AGP 4X. SISTEMI INPUT/OUTPUT: 2 Canali IDE (supportata la modalità ULTRADMA 100/66/e 33), 1 conettore per FLOPPY DISK DRIVER, 1 porta seriale COM 1, 1 porta seriale COM 2, 1 porta parallela, 2 USB, 1 PS/2 per il mouse e infine 1 PS/2 per la tastiera. Sono supportate altre 2 porte USB, 1 porta IRDA (dispositivo a infrarossi). ABILITARE I DIP SWITCH o i JUMPERS: Per abilitare o disabilitare la possibilità di poter impostare i parametri da DIP SWITCH o JUMPERS, bisogna attivare o disattivare la modalità RATIO ADJUSTMENT SETTING , mostrata in figura 1. FIGURA 1. Si ha la possibiltà, tramite tre ponticelli (J2, J3, J4) di scegliere l'opzione AUTO o MANUAL nella determinazione del MOLTIPLICATORE DI FREQUENZA DEL PROCESSORE con l'aiuto dei DIP SWITCHES RJ1 (che vedremo più avanti). SEZIONE 1 CONFIGURAZIONE MANUALE. IMPOSTARE IL MOLTIPLICATORE DI FREQUENZA: Questo i ponticelli J2, J3, e J4 sono impostati su MANUAL si può determinare il moltiplicatore di frequenza della cpu. (v. figura 2). FIGURA 2. E' ovvio, che il vostro processore deve poter permettere la modificazione del moltiplicatore di frequenza (deve avere i PONTI L1 chiusi). Torna all'inizio/Pagina Successiva/Homepage
