SECONDA FASE DI TESTS:

In questa fase di tests, è stata installata sullo ZALMAN CNPS 5000 una ventola della YS. Tech (v. figura 13), con flusso diretto sul dissipatore. Le caratteristiche della ventola sono le seguenti:

Ventola:	YS. Tech Fan (Two Ball Bearing).
Dimensioni ventola:	60 x 60 x 25 (lunghezza, larghezza, spessore).
Caratteristiche della ventola:	Alimentazione a 12 Volts, livello acustico di 30 dBA, 26 CFM (quantità d'aria prodotta) a 4700 RPM (giri al minuto).

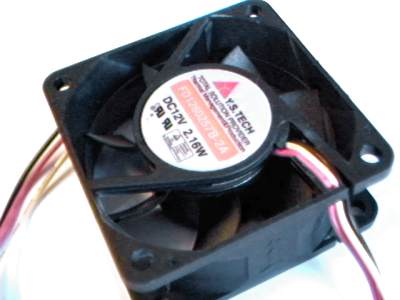

FIGURA 13.

Questa soluzione, ben diversa dal prodotto standard (ZALMAN CNPS 5000) a quali risultati condurrà? Spesso, alcuni dissipatori (es: KANIE HEDGEHOG-238M), hanno ottenuto prestazioni migliori invertendo il flusso della ventola originale installata dal costruttore!. Anche lo Zalman CNPS 5000 si comporterà così?

Ecco i risultati ottenuti con lo stesso sistema di tests della prima fase, e nelle stesse condizioni di rilevazione.

RISULTATI SECONDA FASE DI TESTS:

Durante questa fase abbiamo monitorato la temperatura dello ZALMAN CNPS 5000 MODIFICATO (ventola YS. Tech), e i risultati dei tests sono stati riassunti nella tabelle A,B,C,D, E. Il sensore 1 è collocato in alto, nell'alimentatore, il sensore 2 trova posto sul dissipatore, il sensore 3 è posizionato nella parete anteriore del Case (internamente), e infine il sensore 4 è posto frontalmente all'esterno del Case. Il sensore della motherboard è controllato dal chipset VIA686A.

PRIMO TEST: BURNIN A 25 CICLI.

TEMPERATURE.	INIZIO TEST	FINE TEST
sensore 1.	29,9	30,3
sensore 2.	36,5	37,3
sensore 3.	27,1	28,1
sensore 4.	25,0	25,0
sensore Motherboard.	43,0	43,0

TABELLA A.

SECONDO TEST: BURNIN A 50 CICLI.

TEMPERATURE.	INIZIO TEST	FINE TEST
sensore 1.	29,9	30,3
sensore 2.	36,5	37,4
sensore 3.	27,1	28,1
sensore 4.	25,0	25,0
sensore Motherboard.	43,0	43,0

TABELLA B.

TERZO TEST: 3D MARK 2000 X 2 ORE.

TEMPERATURE.	INIZIO TEST	FINE TEST
sensore 1.	29,9	30,5
sensore 2.	36,5	38,2
sensore 3.	27,1	28,2
sensore 4.	25,0	25,0
sensore Motherboard.	43,0	45,0

TABELLA C.

QUARTO TEST: URBAN CHAOS X 48 MINUTI.

TEMPERATURE.	INIZIO TEST	FINE TEST
sensore 1.	29,9	30,3
sensore 2.	36,5	37,9
sensore 3.	27,1	28,2
sensore 4.	25,0	25,0
sensore Motherboard.	43,0	44,0

TABELLA D.

QUINTO TEST: CPU STABILITY TEST X 15 MINUTI.

TEMPERATURE.	INIZIO TEST	FINE TEST
sensore 1.	29,9	30,5
sensore 2.	36,5	38,7
sensore 3.	27,1	28,2
sensore 4.	25,0	25,0
sensore Motherboard.	43,0	46,0

TABELLA E.

CONCLUSIONE DELLA SECONDA FASE DI TESTS:

I risultati della fase di tests sono evidenti, il sensore 2 (quello posizionato sul dissipatore), raggiungeva una temperatura massima di 38,7 gradi centigradi, dopo 15 minuti di CPU STABILITY TEST ad una temperatura ambiente di 25 gradi centigradi. La differenza maggiore di temperatura tra l'inizio del test e la fine del test, rilevata dal sensore 2, si è verificata nel corso del test CPU STABILITY TEST. Infatti il valore era di 2,2 gradi centigradi (38,7-36,5), ad una temperatura ambiente di 25 gradi centigradi. Il valore massimo rilevato dal sensore della motherboard, raggiunto nel corso dei tests, è stato di 46 gradi centigradi, ad una temperatura ambiente di 25 gradi centigradi. La velocità media di rotazione della ventola YS. Tech installata sullo ZALMAN CNPS 5000, raggiungeva una media di ben 5037 RPM (giri al minuto).

OSSERVAZIONI:

Ora, con l'installazione della ventola YS. tech, il flusso d'aria è diretto sul dissipatore (v. figura 14). Tale situazione determina un aumento della temperatura rilevata dal sensore 2, e un abbassamento della temperatura del core della cpu. I risultati ottenuti confermano delle prestazioni superiori in tale condizione di raffreddamento, quindi se acquistate lo Zalman, ricordate di "girare" la ventola, indirizzando il flusso d'aria verso il dissipatore.

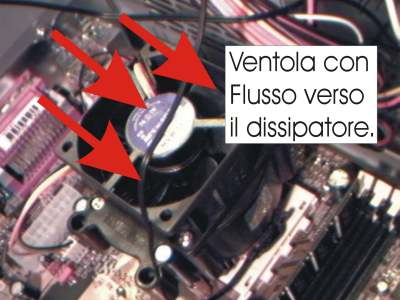

FIGURA 14.
