(AJ37)
(AL37)
(AM36)
(AL35)
TABELLA 2.
N.B: La situazione 0 corrisponde al pin non isolato, mentre la situazione 1 al pin isolato. Tra parentesi sono segnati il numero dei pins coinvolti e quindi anche la loro posizione.
Ma dove si trovano i pins da isolare?

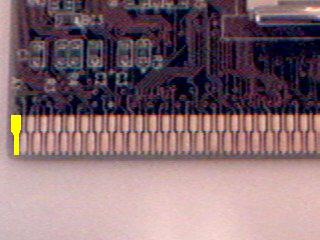

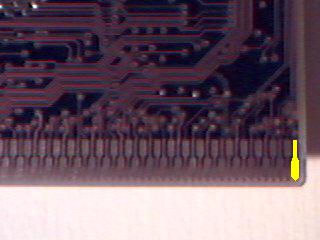

Per i Pentium III i pins da isolare si trovano nella posizione mostrata nelle figure 2 e 3. Dopo avere rimosso l'involucro esterno del Pentium III slot 1 (con la tecnica descritta precedentemente), e aver tenuto conto di come avviene l'inserimento nello slot 1, potrete individuare i pins. Sul retro del processore (per intendersi, quello rivolto verso la parte posteriore del Case), contate da destra a sinistra, mantenendo la basetta dei pins in basso. Per es: se dovete individuare i Pin B119 e B120, il primo pin a destra è il numero 1 (figura) sino a raggiungere a sinistra i PINS cercati (figura). Se invece cercate i pins A121, A120, A119, dovrete contare da sinistra a destra, mantenendo la basetta verso il basso. Per facilitare l'individuazione la faccia del processore è quella rivolta verso il dissipatore e la ventola. Il pin più a sinistra corrisponde al numero 1 (figura), proseguite sino ad individuare i pins cercati (figura).
FIGURA 1.
FIGURA 2.
Mentre i Pentium III Coppermine FC-PGA socket posizionano i pins di voltaggio del Core nelle posizioni mostrate dalle figure 4 e 5.
FIGURA 3.

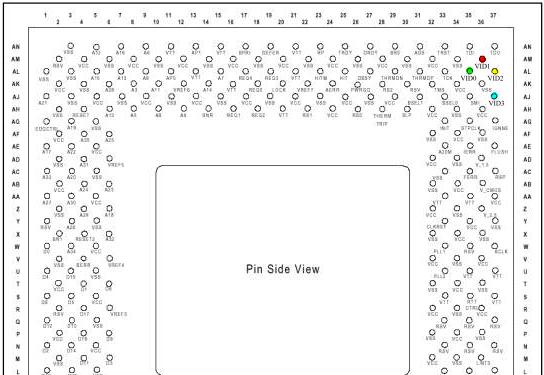

N.B: Il VID1 di colore rosso corriponde al pin AM36, il VID2 di colore giallo al pin AL37, il VID3 di colore verde al pin AJ37 e infine il VID0 di colore azzuro al pin AL35. Attenzione il processore è visto da sotto, dalla parte dei pins.
FIGURA 4.
Ora fisicamente sapete dove si trovano i pins del voltaggio del Core, e non è cosa da poco!
