SISTEMA DI CONFRONTO.

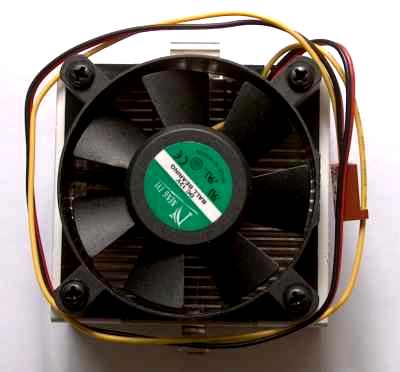

FIGURA 8.

Per poter valutare le prestazioni del THERMOENGINE, dobbiamo confrontarlo con un altro sistema di raffreddamento, il KA01 della NENG-TYI (v.figura 8). Per ottenere dei risultati accettabili, dobbiamo applicare le stesse condizioni di tests per entrambi i dissipatori. Dopo aver portato a termine i tests potremmo conoscere le prestazioni del dissipatore prodotto dalla THERMOENGINE.

CARATTERISTICHE TECNICHE DEL NENG-TYI KA01:

Modello dissipatore:
Neng-Tyi KA01 (Base in Alluminio).
Dimensioni dissipatore:
62 mm (larghezza) x 65 mm (lunghezza) x 51 mm (altezza).
Modello ventola:
SUNON D06F12HWB. Ball Bearing System.
Dimensioni ventola:
53 mm di diametro.
Caratteristiche ventola:
Alimentazione a 12 Volts, livello rumore di 35 dBA, 20 CFM (quantità d'aria interessata), 4700 RPM (giri al minuto).
Pad termico:
Dimensioni: 17 mm x 17 mm, Bergquist 200 U.
Peso totale del sistema:
188 grammi.
Sistema per processori:
INTEL COPPERMINE (FC-PGA), e AMD ATHLON.

TABELLA B.

Se volete vedere altre foto del NENG TYI KA01 premete qui!.
Dopo aver installato il KA01, procediamo con i tests.

IL SISTEMA DI TEST.

Motherboard:
Soyo K7VTA-B Chipset Via KT 133.
Processore:
Duron 800 Mhz.
Ram:
192 SDRAM PC 100.
dissipatore:
Neng-Tyi KA01.
Sk. video:
Colormax Riva TNT-2 64 32 MB.
Sk. audio:
Sound Blaster 128 PCI retail.
Hard disk:
Seagate 8,4 GB ATA 66.
Masterizzatore:
Sony 4X 2X 24X.
Cabinet:
Aopen Cabinet KF45B, dimensioni: larghezza 20 cm, lunghezza 42,5 cm, altezza 41,5 cm. Alimentatore ATX da 250 W.
Modem:
PCI interno Wytek 56.000 bps.

Con le stesse condizioni di overclock applicate al sistema di test della prova del dissipatore della THERMOENGINE, eseguiamo i seguenti test al dissipatore della NENG-TYI.

Primo test:
BURNIN a 25 cicli.
Secondo test:
BURNIN a 50 cicli.
Terzo test:
3DMARK2000 per 2 ore consecutive, alla risoluzione di 1024 X 768, 16 bit color, 16 bit textures, 16 bit z-buffer triple buffer, using D3D T&L optimizations.
Quarto test:
URBAN CHAOS (videogames) x 48 minuti alla risoluzione di 800 x 600.
Quinto test:
CPU STABILITY TEST 6.0, eseguito x 15 minuti, attivando l'opzione CPU WARMING ONLY.

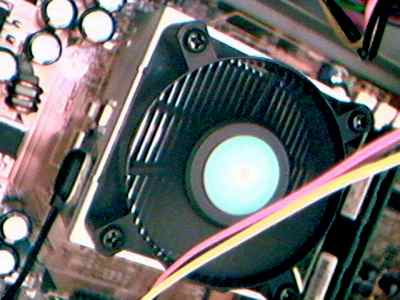

Il sistema è stato controllato con tre sensori posti all'interno del Case e l'aiuto del sensore della scheda madre. All'esterno, era collocato un quarto sensore per la misurazione della temperatura ambiente. La figura seguente mostra al collocazione del sensore 2 sul dissipatore KA01. Gli altri sensori non modificano la loro posizione e quindi non necessitano di una verifica visiva. La figura 9 visualizza la posizione del sensore 2 nel sistema di test.

FIGURA 9.

RISULTATI DELLA  SECONDA FASE DI TESTS:

Durante questa fase abbiamo monitorato diversi valori di temperatura del Neng-tyi KA01, e i risultati dei tests sono stati riassunti nella tabelle A,B,C,D, E. Il sensore 1 è collocato in alto, nell'alimentatore, il sensore 2 trova posto nel dissipatore (NENG-TYI KA01), il sensore 3 è posizionato nella parete anteriore del Case (internamente), e infine il sensore 4 è posto frontalmente all'esterno del Case. Il sensore della motherboard è il VIA686A.

PRIMO TEST: BURNIN A 25 CICLI.
TEMPERATURE.
INIZIO TEST
FINE TEST
sensore 1.
23,7
25,0
sensore 2.
23,9
27,0
sensore 3.
21,6
22,3
sensore 4.
20,4
20,4
sensore
Motherboard.
23,0
30,0

TABELLA A.

SECONDO TEST: BURNIN A 50 CICLI.
TEMPERATURE.
INIZIO TEST
FINE TEST
sensore 1.
24,6
26,7
sensore 2.
25,0
29,7
sensore 3.
23,5
23,9
sensore 4.
21,3
21,3
sensore
Motherboard.
24,0
35,0

TABELLA B.

TERZO TEST: 3D MARK 2000 X 2 ORE.
TEMPERATURE.
INIZIO TEST
FINE TEST
sensore 1.
22,1
26,1
sensore 2.
23,0
29,5
sensore 3.
20,9
22,9
sensore 4.
19,4
19,4
sensore
Motherboard.
23,0
36,0

TABELLA C.

QUARTO TEST: URBAN CHAOS X 48 MINUTI.
TEMPERATURE.
INIZIO TEST
FINE TEST
sensore 1.
22,7
23,3
sensore 2.
24,7
30,3
sensore 3.
23,1
23,6
sensore 4.
22,7
25,2
sensore
Motherboard.
24,0
36,0

TABELLA D.

QUINTO TEST: CPU STABILITY TEST X 15 MINUTI.
TEMPERATURE.
INIZIO TEST
FINE TEST
sensore 1.
25,2
27,1
sensore 2.
25,5
31,1
sensore 3.
23,3
24,1
sensore 4.
22,5
22,5
sensore
Motherboard.
25,0
38,0

TABELLA E.

CONCLUSIONE DELLA SECONDA FASE DI TESTS:

I risultati della seconda fase di tests sono chiari, il sensore 2 (quello posizionato sul dissipatore), raggiungeva una temperatura massima di 30,3 gradi centigradi, dopo 48 minuti di Urban Chaos ad una temperatura ambiente di 22,6 gradi centigradi. La differenza maggiore di temperatura tra l'inizio del test e la fine del test, rilevata dal sensore 2, si è verificata nel corso del test con 3D MARK 2000. Infatti il valore era di 6,5 gradi centigradi (29,5-23,0), ad una temperatura ambiente di 19,4 gradi centigradi. Il valore massimo rilevato dal sensore della motherboard, raggiunto nel corso dei tests, è stato di 38 gradi centigradi, nel corso del test cpu stability test, ad una temperatura ambiente di 22,5 gradi centigradi. La velocità media di rotazione della ventola del NENG TYI KA01, raggiungeva i 5088 RPM.
