FASE DI TEST.
Il sistema di test:
Osservazioni:
"La cpu Athlon Thunderbird a 1400 Mhz, sviluppa una potenza di circa 72,1 Watts, come da specifiche datasheets AMD".

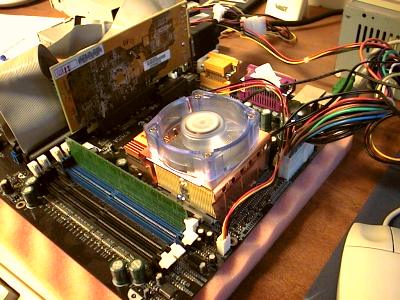

Ecco un immagine del sistema di test:
CPU STABILITY TEST: MASSIMIZZAZIONE DEL CALORE!
Come test principale di verifica delle prestazioni del sistema di raffreddamento, abbiamo scelto CPU STABILITY TEST 6.0 di Jouni Vuorio scaricabile dal seguente indirizzo: http://www.vtoy.fi/jv16. Con l'opzione CPU WARMING ONLY attivata, la quale permette di massimizzare la produzione di calore della cpu, abbiamo "testato" per 15 minuti l'efficienza del dissipatore.
ANALISI DELLE TEMPERATURE DEL CORE E DEL SISTEMA DI RAFFREDDAMENTO.
Naturalmente utilizzando MOTHERBOARD MONITOR 5.1.9.1 abbiamo analizzato l'andamento delle temperature della cpu, degli altri sensori della motherboard, dei voltaggi dell'alimentatore, del core della cpu, della velocità di rotazione delle ventole presenti nel sistema, e altri parametri importanti.
Nel nostro caso, la motherboard ECS K7S5A era fornita di un sensore di temperatura alloggiato nel socket del processore.
Dove si trovano fisicamente i sensori di temperatura?
Generalmente i termistori (o sensori di temperatura) sono posti all'interno dei socket A e 370, rilevano la temperatura del core del processore, e la inviano al chipset, il quale elabora e gestisce le informazioni. Allo stesso modo funzionano gli altri sensori di temperatura "sparsi" sulla superficie della motherboard.
Ma sono esatte le temperature rilevate dai sensori?
Purtroppo, i sensori sono installati all'esterno della cpu, e precisamente all'interno del socket A e 370, rilevando così una temperatura stimata per difetto. Cioè, la temperatura del sensore è minore della reale temperatura raggiunta dal processore. Ma si tratta di un errore quasi trascurabile!
Oltre al sensore della scheda madre, la monitorizzazione della temperatura è stata effettuata con l'utilizzo di tre sensori gestiti dal DIGITAL D.O.C. 5 appositamente collocati sul sistema di raffreddamento. Apparentemente, i tre termistori situati sulla superficie del dissipatore non possono essere considerati metodo di confronto con altri sistemi di raffreddamento, ma nello specifico modello sono significativi inquanto verificano la differenza di temperatura in seguito a differenza della velocità di clock del processore o del voltaggio di quest'ultimo. Naturalmente, nell'articolo verranno riportate solo le considerazioni finali e l'analisi delle temperature del sensore della motherboard, lasciando il resto dei risultati a considerazioni più approffondite.
Riassunto: siamo in presenza di un sistema di verifica delle temperature composto da quattro sensori di temperatura: uno di rilevazione della temp. del core della cpu e gli altri tre di analisi delle temp. di superfici locali del sistema di raffreddamento. Senza alcun dubbio, al termine del test, potremmo conoscere l'efficienza del sistema di raffreddamento.
