SISTEMA DI CONFRONTO.

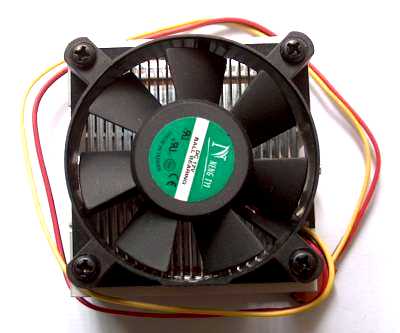

FIGURA 8.

Per poter valutare le prestazioni del dissipatore della KANIE, dobbiamo confrontarlo con un altro sistema di raffreddamento, il KA06 della NENG-TYI (v.figura 8). Per ottenere dei risultati accettabili, dobbiamo applicare le stesse condizioni di tests per entrambi i dissipatori. Dopo aver portato a termine i tests potremmo conoscere le prestazioni del dissipatore prodotto dalla Kanie.

CARATTERISTICHE TECNICHE DEL NENG-TYI KA06:

Modello dissipatore:
Neng-Tyi KA06 (Base in Rame).
Dimensioni dissipatore:
62 mm (larghezza) x 65 mm (lunghezza) x 51 mm (altezza).
Modello ventola:
SUNON D06F12HWB. Ball Bearing System.
Dimensioni ventola:
53 mm di diametro.
Caratteristiche ventola:
Alimentazione a 12 Volts, livello rumore di 35 dBA, 20 CFM (quantità d'aria interessata), 5141 RPM (media rilevata di giri al minuto).
Pad termico:
Dimensioni: 17 mm x 17 mm, Bergquist 200 U.
Peso totale del sistema:
298,5 grammi.
Sistema per processori:
INTEL COPPERMINE (FC-PGA), e AMD ATHLON.

TABELLA B.

Se volete vedere altre foto del NENG TYI KA06 premete qui!.
Dopo aver installato il KA06, procediamo con i tests.

IL SISTEMA DI TEST.

Motherboard:
Soyo K7VTA-B Chipset Via KT 133.
Processore:
Duron 800 Mhz.
Ram:
192 SDRAM PC 100.
dissipatore:
Neng-Tyi KA06.
Sk. video:
Colormax Riva TNT-2 64 32 MB.
Sk. audio:
Sound Blaster 128 PCI retail.
Hard disk:
Seagate 8,4 GB ATA 66.
Masterizzatore:
Sony 4X 2X 24X.
Cabinet:
Aopen Cabinet KF45B, dimensioni: larghezza 20 cm, lunghezza 42,5 cm, altezza 41,5 cm. Alimentatore ATX da 250 W.
Modem:
PCI interno Wytek 56.000 bps.

Con le stesse condizioni di overclock applicate al sistema di test della prova del dissipatore della KANIE, eseguiamo i seguenti test al dissipatore della NENG-TYI.

Primo test:
BURNIN a 25 cicli.
Secondo test:
BURNIN a 50 cicli.
Terzo test:
3DMARK2000 per 2 ore consecutive, alla risoluzione di 1024 X 768, 16 bit color, 16 bit textures, 16 bit z-buffer triple buffer, using D3D T&L optimizations.
Quarto test:
URBAN CHAOS (videogames) x 48 minuti alla risoluzione di 800 x 600.
Quinto test:
CPU STABILITY TEST 6.0, eseguito x 15 minuti, attivando l'opzione CPU WARMING ONLY.

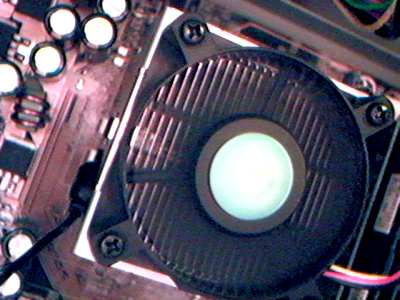

Il sistema è stato controllato con tre sensori posti all'interno del Case e l'aiuto del sensore della scheda madre. All'esterno, era collocato un quarto sensore per la misurazione della temperatura ambiente. La figura nove mostra al collocazione del sensore 2 sul dissipatore NENG-TYI KA06. Gli altri sensori non modificano la loro posizione e quindi non necessitano di una verifica visiva.

FIGURA 9.

RISULTATI DELLA  SECONDA FASE DI TESTS:

Durante questa fase abbiamo monitorato diversi valori di temperatura del Neng-tyi KA06, e i risultati dei tests sono stati riassunti nella tabelle A,B,C,D, E. Il sensore 1 è collocato in alto, nell'alimentatore, il sensore 2 trova posto nel dissipatore (NENG-TYI KA06), il sensore 3 è posizionato nella parete anteriore del Case (internamente), e infine il sensore 4 è posto frontalmente all'esterno del Case. Il sensore della motherboard è il VIA686A.

PRIMO TEST: BURNIN A 25 CICLI.
TEMPERATURE.
INIZIO TEST
FINE TEST
sensore 1.
24,1
25,1
sensore 2.
24,6
26,1
sensore 3.
22,7
23,5
sensore 4.
20,4
20,4
sensore
Motherboard.
24,0
27,0

TABELLA A.

SECONDO TEST: BURNIN A 50 CICLI.
TEMPERATURE.
INIZIO TEST
FINE TEST
sensore 1.
24,1
25,1
sensore 2.
24,7
26,7
sensore 3.
22,7
23,6
sensore 4.
21,3
21,3
sensore
Motherboard.
24,0
30,0

TABELLA B.

TERZO TEST: 3D MARK 2000 X 2 ORE.
TEMPERATURE.
INIZIO TEST
FINE TEST
sensore 1.
22,3
28,1
sensore 2.
22,9
31,4
sensore 3.
21,7
24,9
sensore 4.
19,4
19,4
sensore
Motherboard.
22,0
39,0

TABELLA C.

QUARTO TEST: URBAN CHAOS X 48 MINUTI.
TEMPERATURE.
INIZIO TEST
FINE TEST
sensore 1.
25,5
27,6
sensore 2.
25,7
30,9
sensore 3.
23,7
24,5
sensore 4.
22,6
22,6
sensore
Motherboard.
26,0
39,0

TABELLA D.

QUINTO TEST: CPU STABILITY TEST X 15 MINUTI.
TEMPERATURE.
INIZIO TEST
FINE TEST
sensore 1.
24,7
26,9
sensore 2.
25,1
30,7
sensore 3.
23,2
24,1
sensore 4.
22,5
22,5
sensore
Motherboard.
25,0
39,0

TABELLA E.

CONCLUSIONE DELLA SECONDA FASE DI TESTS:

I risultati della seconda fase di tests sono chiari, il sensore 2 (quello posizionato sul dissipatore), raggiungeva una temperatura massima di 31,4 gradi centigradi, dopo 2 ore di 3D MARK 2000 ad una temperatura ambiente di 19,4 gradi centigradi. La differenza maggiore di temperatura tra l'inizio del test e la fine del test, rilevata dal sensore 2, si è verificata nel corso del test con 3D MARK 2000. Infatti il valore era di 8,5 gradi centigradi (31,4-22,9), ad una temperatura ambiente di 19,4 gradi centigradi. Il valore massimo rilevato dal sensore della motherboard, raggiunto nel corso dei tests, è stato di 39 gradi centigradi, nel corso dei tests CPU STABILITY TEST, URBAN CHAOS e 3D MARK 2000 ad una temperatura ambiente di 22,5 - 22,6 - 19,4 gradi centigradi. La velocità media di rotazione della ventola del NENG TYI KA06, raggiungeva i 5141 RPM.
