Parte XIV-K6-3 e ASUS P5A.

Purtroppo il K6-3 è penalizzato dalla presenza della cache di secondo livello operante alla frequenza di clock del processore. L'operazione di overclock non può avvenire senza tener conto della cache di secondo livello, condizionandone i risultati. Come abbiamo già accennato nella sezione overclock dei K6-2 e K6-3, l'overclock è difficile per via di una elevata dissipazione termica, ottenere +50 Mhz è già un buon risultato.

Consideriamo la scheda madre Asus P5A, ovvero per ottenere un overclock del processore dobbiamo agire sui jumpers presenti nella scheda. Più precisamente dobbiamo modificare la frequenza di bus principale della scheda e il voltaggio di alimentazione del Core della CPU.

Vediamo le caratteristiche tecniche della scheda Asus P5A:

Chipset	Frequenze di Bus in Mhz	Voltaggio	Moltiplicatori di Frequenza
Ali Aladdin V	66-75-83-95-100-105-110-115-120	2.0V-3.5V	1.5X-5.5X

Dove sono i Jumpers?

Le figure che seguiranno serviranno a capire dove sono collocati esattamente i jumpers delle frequenze di bus principale (fig.1), i jumpers del voltaggio di alimentazione della Cpu (fig.2) e infine i moltiplicatori di frequenza (fig.1) Modificando questi tre parametri otterremo diverse frequenze di clock del processore.

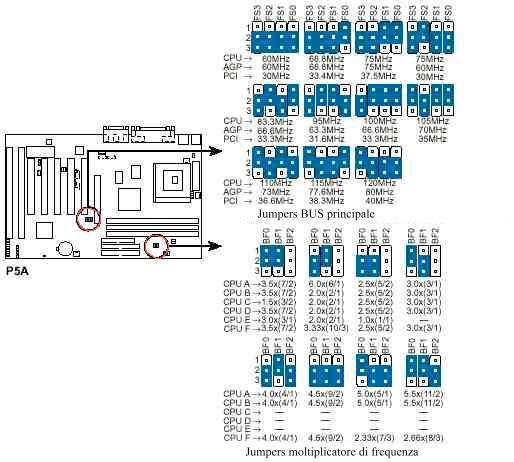

Figura 1.

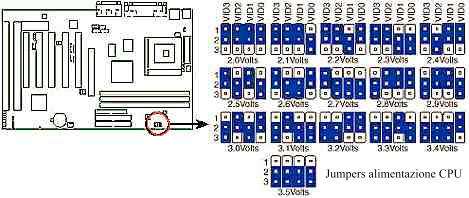

Figura 2.

I disegni mostrati sono riportati sul manuale della scheda.
Dopo aver visto dove si interviene, vediamo come si interviene:

Se vogliamo settare una frequenza di 110 Mhz, dobbiamo chiudere i ponticelli

FS0	FS1	FS2	FS3
[1-2]	[2-3]	[1-2]	[2-3]

Se vogliamo un moltiplicatore impostato a 4X bisogna chiudere i ponticelli:

BF0	BF1	BF2
[2-3]	[1-2]	[2-3]

Dobbiamo far riferimento alla CPU-A nella figura 1 dei jumpers del moltiplicatore di frequenza considerata il K6-3. L'importanza di come si agisca sui jumpers è fondamentale per impostare diversi valori di overclock della Cpu.

Questi sono alcuni esempi di overclock di un K6-3 a 400 Mhz e di un K6-3 a 450 Mhz:

Processore	Overclock 1	Overclock 2
K6-3 400 Mhz	4.5X100=450 Mhz	4X110=440 Mhz
K6-3 450 Mhz	5X100=500 Mhz	5X95=475 Mhz

Questa tabella riporta solo alcuni valori di overclock "normali" cioè con dissipatore e ventole standard e nemmeno variando la tensione di alimentazione. della CPU. Comunque non è detto che il vostro processore supporti tali parametri di overclock. Se volete spingere il processore verso overclock estremi allora dovrete munirvi di dissipatori dedicati, sistemi di raffreddamento complessi e tecniche di raffreddamento in parte descritte nella sezione Appunti di tecnologia. Potete anche variare la tensione di alimentazione, ma si presti attenzione a questo parametro, il processore potrebbe friggere!.

Quando trovate 4.5X100=450Mhz, indica:

4.5X è il moltiplicatore, 100 è la frequenza di bus principale e 450 Mhz = la frequenza di clock del processore calcolata dalla moltiplicazione tra moltiplicatore di frequenza e la frequenza di bus principale della scheda madre. Per le tecniche di raffreddamento del processore abbiamo già ampiamente parlato nella sezione Appunti di tecnologia, si guardi l'articolo sulla lappatura della CPU potrebbe esserci utile se vogliamo abbassare la temperatura del processore di 4-5 gradi.
