GRAFICI CON EXCEL (SPIRE 5P53B3).

Abbiamo costruito dei grafici con EXCEL, nell'asse delle X troverete il tempo di rilevazione in minuti, mentre nell'asse delle Y la temperatura in gradi centigradi. Potrete ingrandire i grafici "clikkandoci" sopra con il tasto sinistro del mouse. All'interno di ogni grafico troverete maggiori informazioni sul test.

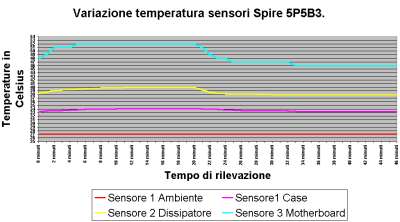

Il seguente grafico (v. figura 21) mostra l'andamento delle temperature dei sensori nel corso della rilevazione.

FIGURA 21.

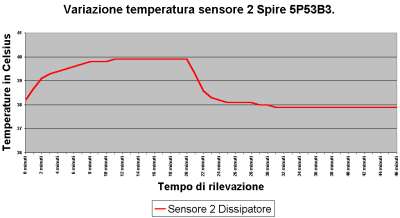

Il grafico della figura 22, visualizza l'andamento della temperatura del sensore 2 (temp. Dissipatore, sensore 2).

FIGURA 22.

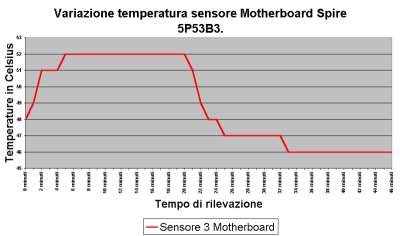

Il terzo grafico di figura 23, mostra l'andamento della temperatura del sensore della motherboard (temp. Motherboard).

FIGURA 23.

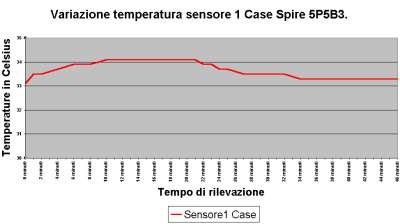

Infine il quarto grafico di figura 24, mostra l'andamento della temperatura rilevata con il sensore installato nel case (sensore 1).

FIGURA 24.

OSSERVAZIONI:

Il valore massimo registrato dal sensore della motherboard è di ben 52 gradi centigradi alla fine dei 20 minuti di test ciclico di CPU STABILITY TEST. Nello stesso punto, il sensore 2 (posto sul dissipatore) registrava una temperatura massima di 39,9 gradi centigradi. Interrotto il test CPU STABILITY, dopo 20 minuti, abbiamo attivato CPUCOOL 6.1.4, e la temperatura del sensore 2 (dissipatore) scendeva prima drasticamente e poi si stazionava a 37,9 gradi centigradi, il tutto nel tempo di rilevazione di 26 minuti. Il sensore della motherboard è sceso a ben 46 gradi centigradi dopo 26 minuti di CPUCOOL. Il sensore 1 (Case), ha avuto una temperatura massima di 34,1 gradi centigradi alla fine dei 20 minuti di CPU STABILITY TEST, e una temperatura minima di 33,3 gradi centigradi (al termine dei 26 minuti di CPUCOOL).
