GRAFICI CON EXCEL (SPIRE 5E27B3).

Abbiamo costruito dei grafici con EXCEL, nell'asse delle X troverete il tempo di rilevazione in minuti, mentre nell'asse delle Y la temperatura in gradi centigradi. Potrete ingrandire i grafici "clikkandoci" sopra con il tasto sinistro del mouse. All'interno di ogni grafico troverete maggiori informazioni sul test.

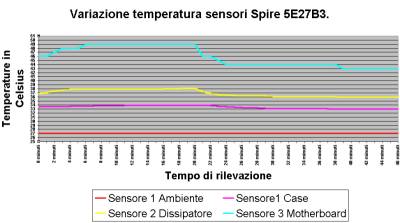

Il seguente grafico (v. figura 25) mostra l'andamento delle temperature dei sensori nel corso della rilevazione.

FIGURA 25.

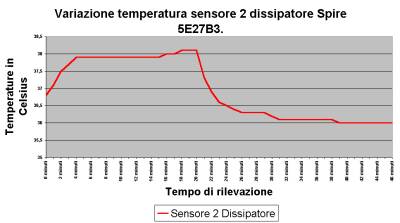

Il grafico della figura 26, visualizza l'andamento della temperatura del sensore 2 (temp. Dissipatore, sensore 2).

FIGURA 26.

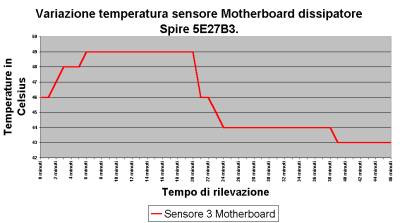

Il terzo grafico di figura 27, mostra l'andamento della temperatura del sensore della motherboard (temp. Motherboard).

FIGURA 27.

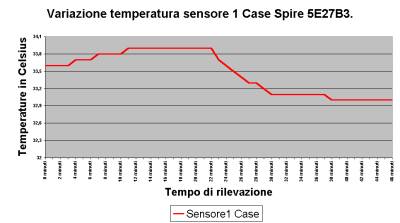

Infine il quarto grafico di figura 28, mostra l'andamento della temperatura rilevata con il sensore installato nel case (sensore 1).

FIGURA 28.

OSSERVAZIONI:

Il valore massimo registrato dal sensore della motherboard è di ben 49 gradi centigradi alla fine dei 20 minuti di test ciclico di CPU STABILITY TEST. Nello stesso punto, il sensore 2 (posto sul dissipatore) registrava una temperatura massima di 38,1 gradi centigradi. Interrotto il test CPU STABILITY, dopo 20 minuti, abbiamo attivato CPUCOOL 6.1.4, e la temperatura del sensore 2 (dissipatore) scendeva prima drasticamente e poi si stazionava a 36,0 gradi centigradi, il tutto nel tempo di rilevazione di 26 minuti. Il sensore della motherboard è sceso a ben 43 gradi centigradi dopo 26 minuti di CPUCOOL. Il sensore 1 (Case), ha avuto una temperatura massima di 33,9 gradi centigradi alla fine dei 20 minuti di CPU STABILITY TEST, e una temperatura minima di 33 gradi centigradi (al termine dei 26 minuti di CPUCOOL).
