SISTEMA DI CONFRONTO: DISSIPATORE SPIRE 5E27B3 (SECONDA FASE).

Dissipatore MINI SUPER ORB

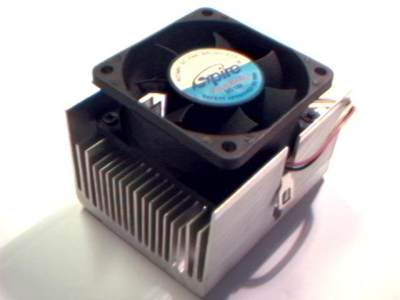

FIGURA 11.

Per aver punti di riferimento di valutazione, abbiamo "testato" un altro sistema di raffreddamento della Spire, il dissipatore 5E27B3. (v.figura 11). Per ottenere dei risultati accettabili, dobbiamo applicare le stesse condizioni di tests della prima fase. Il sistema è stato controllato con tre sensori posti all'interno del Case e l'aiuto del sensore della scheda madre. All'esterno, era collocato un quarto sensore per la misurazione della temperatura ambiente. La figura 12 mostra al collocazione del sensore 2 sul dissipatore Spire 5E27B3. Gli altri sensori non modificano la loro posizione e quindi non necessitano di una verifica visiva.

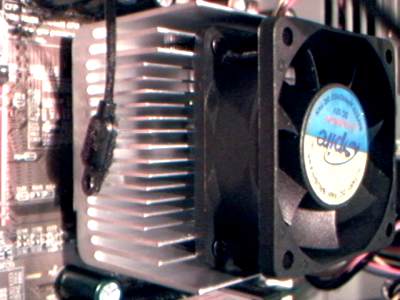

FIGURA 12.

RISULTATI DELLA  SECONDA FASE DI TESTS:

Durante questa fase abbiamo monitorato la temperatura dello SPIRE 5E27B3, e i risultati dei tests sono stati riassunti nella tabelle A,B,C,D, E. Il sensore 1 è collocato in alto, nell'alimentatore, il sensore 2 trova posto sul dissipatore, il sensore 3 è posizionato nella parete anteriore del Case (internamente), e infine il sensore 4 è posto frontalmente all'esterno del Case. Il sensore della motherboard è controllato dal chipset VIA VT82C686B.

PRIMO TEST: BURNIN A 25 CICLI.
TEMPERATURE.
INIZIO TEST
FINE TEST
sensore 1.
33,6
33,7
sensore 2.
36,8
37,0
sensore 3.
31,1
31,1
sensore 4.
27,0
27,0
sensore
Motherboard.
46,0
46,0

TABELLA A.

SECONDO TEST: BURNIN A 50 CICLI.
TEMPERATURE.
INIZIO TEST
FINE TEST
sensore 1.
33,6
33,8
sensore 2.
36,8
37,1
sensore 3.
31,1
31,1
sensore 4.
27,0
27,0
sensore
Motherboard.
46,0
46,0

TABELLA B.

TERZO TEST: 3D MARK 2000 X 2 ORE.
TEMPERATURE.
INIZIO TEST
FINE TEST
sensore 1.
33,6
33,9
sensore 2.
36,8
37,9
sensore 3.
31,1
31,5
sensore 4.
27,0
27,0
sensore
Motherboard.
46,0
49,0

TABELLA C.

QUARTO TEST: URBAN CHAOS X 48 MINUTI.
TEMPERATURE.
INIZIO TEST
FINE TEST
sensore 1.
33,6
33,7
sensore 2.
36,8
37,1
sensore 3.
31,1
31,1
sensore 4.
27,0
27,0
sensore
Motherboard.
46,0
46,0

TABELLA D.

QUINTO TEST: CPU STABILITY TEST X 15 MINUTI.
TEMPERATURE.
INIZIO TEST
FINE TEST
sensore 1.
33,6
33,9
sensore 2.
36,8
37,9
sensore 3.
31,1
31,3
sensore 4.
27,0
27,0
sensore
Motherboard.
46,0
49,0

TABELLA E.

CONCLUSIONE DELLA PRIMA FASE DI TESTS:

I risultati della fase di tests sono evidenti, il sensore 2 (quello posizionato sul dissipatore), raggiungeva una temperatura massima di 37,9 gradi centigradi, dopo 15 minuti di CPU STABILITY TEST e dopo 2 ore di 3D MARK 2000 ad una temperatura ambiente di 27 gradi centigradi. La differenza maggiore di temperatura tra l'inizio del test e la fine del test, rilevata dal sensore 2, si è verificata nel corso dei tests CPU STABILITY TEST e 3D MARK 2000. Infatti il valore è di 1,1 gradi centigradi (37,9-36,8), ad una temperatura ambiente di 27 gradi centigradi. Il valore massimo rilevato dal sensore della motherboard, raggiunto nel corso dei tests, è stato di 49 gradi centigradi, nel corso di CPU STABILITY TEST e 3D MARK 2000 ad una temperatura ambiente di 27 gradi centigradi. La velocità media di rotazione della ventola dello SPIRE 5E27B3, raggiungeva una media di 5553 RPM (giri al minuto).
