ISTRUZIONE PER L'INSTALLAZIONE DEL SISTEMA MC370:

PREPARE LA SCHEDA MADRE:

1) Per prevenire fenomeni di condensa, suggeriamo di riempire con silicone la cavità interna del socket sino a metà altezza (figura 5), e coprire con un foglio di neoprene di dimensioni 30X30 mm (figura 6).

FIGURA 5.
FIGURA 6.

2) Sigillate alla base il socket con un filo di silicone (figura 7) e riempite i pins di inserimento del socket (figura 8).

FIGURA 7.
FIGURA 8.

4) Nella parte retrostante della motherboard applicate un elemento di neoprene autoadesivo in corrispondenza del socket (figura 9).

FIGURA 9.

5) Anche i componenti della parte superiore e inferiore del microprocessore devono essere cosparsi di uno strato sottile di grasso dielettrico (figura 10).

FIGURA 10.

INSTALLAZIONE:

1) Aprite il Cabinet, individuate e togliete il sistema dissipatore e ventola.

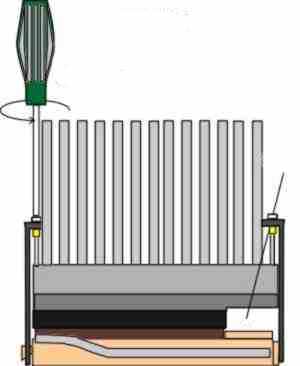

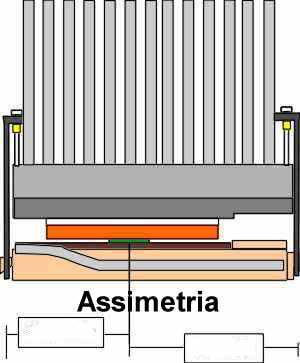

2) Installate il sistema MC370 girando le viti di blocco in senso orario (figura 11). A causa di una assimetria di installazione (figura 12) chiudere le viti con la stessa pressione significa ribaltare il sistema ottenendo una diminuzione delle prestazioni. Quindi per questa ragione dovrete controllare la perfetta aderenza tra dissipatore attivo e strato superiore della cpu. Fate attenzione alla forza applicata, potreste provocare degli stress non graditi alla vostra motherboard. Il consiglio è di togliere la scheda dal Cabinet, posizionarla in un tavolo e installare il dissipatore attivo.

FIGURA 11.
FIGURA 12.

ESPERIENZE DI OVERCLOCK:
Dissipatore
Cpu
Tipologia
Temperatura.
Freq. cpu
Voltaggio Core
MC370-3
550E

Coppermine

FC-PGA
30.4 Celsius
825Mhz
1.85 V.
MC370-4
600E

Coppermine

FC-PGA
28.9 Celsius
840Mhz
1.75 V.

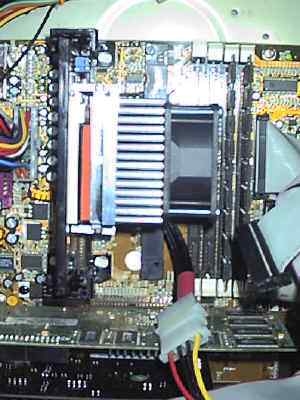

FOTO di un MC370 inserito in una scheda SOYO 6BA+IV.

SI ringrazia la Swiftech per l'autorizzazione concessa.
