E' il momento d'installazione delle RAM. In commercio esistono vari tipi di RAM, moduli a 100 Mhz od a 133 Mhz, SDRAM DDR o RAMBUS, l'importante è acquistare quelli adatti per la propria motherboard. L'installazione dei moduli avviene tramite l'apertura e la chiusura di due fermi (v. figura 7) e la presenza di uno o due inviti presenti nello slot DIMM.

FIGURA 7.
(Il fermo bianco permette il blocco del modulo SDRAM).

Normalmente un quantitativo maggiore di RAM permette meno accessi al disco, e quindi una velocità maggiore del sistema.

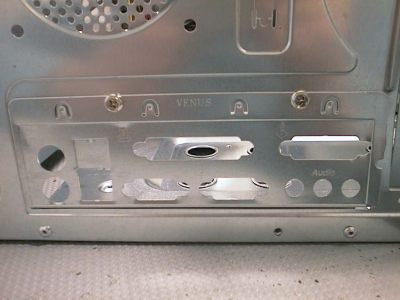

E' giunto il momento di installare la scheda madre. Prima di fissarla al Cabinet, bisogna posizionare la "mascherina" dei connettori USB, PS/2, LPT1, SERIALI, e PARALLELE presente nella parte posteriore (v. figura 8) e bloccarla con le apposite viti.

FIGURA 8.

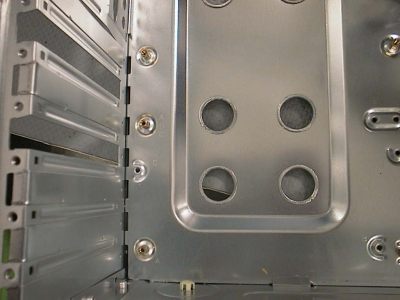

Nel pannello del Case, si applicano i sostegni della motherboard nella corretta posizione, come mostrato in figura 9 (corrispondente ai fori presenti nella superficie della scheda madre).

FIGURA 9.

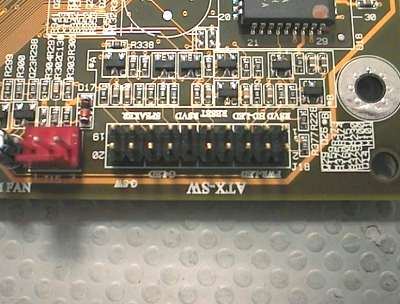

Si posiziona la scheda madre sopra ai sostegni e la si blocca con le apposite viti. Gli spessori o sostegni della motherboard possono essere di diverso tipo: in plastica o in metallo, e possono essere incastrati o avvitati nel pannello del Case di supporto alla scheda madre. Fate attenzione, tutti i connettori devono essere allineati con la mascherina in alluminio precedentemente installata.Ora, è il momento di collegare il led del tasto di reset (RESET), il pulsante di accensione del sistema (ATX-SW), il led di attività del sistema (PWR LED), lo speaker (SPEAKER) e il led di attività del disco fisso (HD-LED), come mostrato dalla figura 10.

FIGURA 10.
