L'alimentatore eroga la potenza necessaria per far funzionare la scheda madre e tutte le periferiche ad essa connesse. Tramite un connettore ATX (v. figura 11) è possibile collegare la sorgente di energia alla motherboard. Le periferiche quali masterizzatori, hard disk, cd-rom, dvd, utilizzano un connettore Molex a 4 pins (v. figura 12), mentre le ventole di raffreddamento e il floppy disk sono alimentate da connettori più piccoli (v. figura 13).

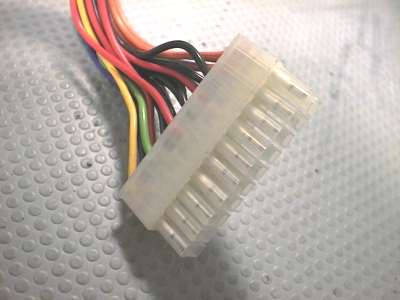

FIGURA 11.
(connettore ATX).

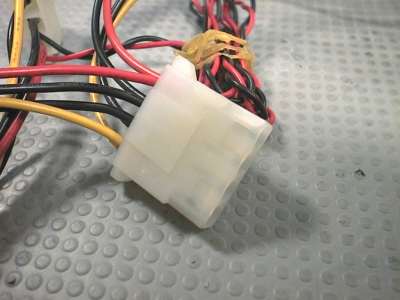

FIGURA 12.
(connettore molex a 4 pins per hard disk, cd-rom e dvd).

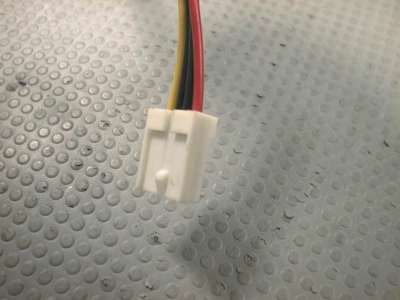

FIGURA 13.
(connettore per l'alimentazione del floppy disk).

E' bene ricordare che le motherboards per Pentium IV utilizzano tre connettori di alimentazione (v. figure 14,15).

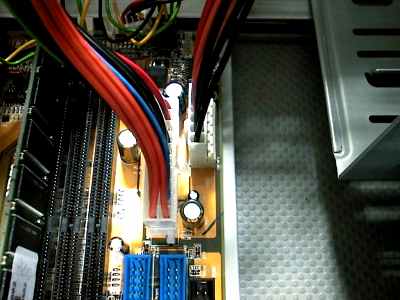

FIGURA 14.
(connettori di alimentazione di un sistema Pentium IV).

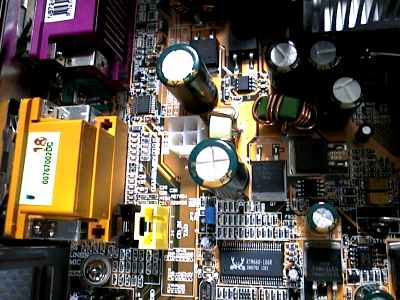

FIGURA 15.
(connettore di alimentazione per Pentium IV).

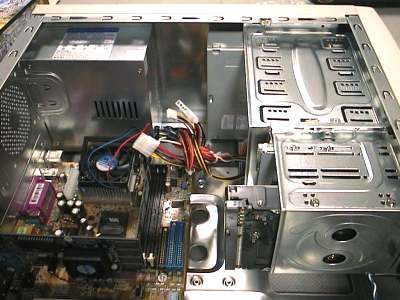

Dopo aver fissato la scheda madre, Il Cabinet viene posto in posizione verticale e si procede all'installazione delle periferiche di sistema. Prima l'hard disk, poi il floppy disk ed in seguito il Cd-rom, il masterizzatore e poi altri dispositivi (v. figura 16).

FIGURA 16.
