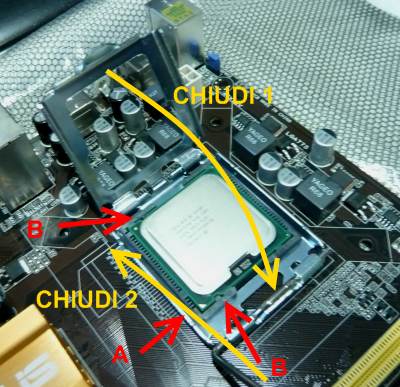

Ora non resta che posizionare la CPU nel socket e chiudere il coperchio mettallico secondo la freccia indicata dalla sigla "CHIUDI 1" e poi bloccare il tutto con la levetta indicata dalla sigla "CHIUDI 2" (v. figura successiva).L'operazione di chiusura della levetta di bloccaggio è inversa a quella che abbiamo utilizzato per sbloccarla.

Ottavo passo di installazione della CPU
FIGURA 5H.
(Installazione della CPU al socket).

Nono passo d'installazione

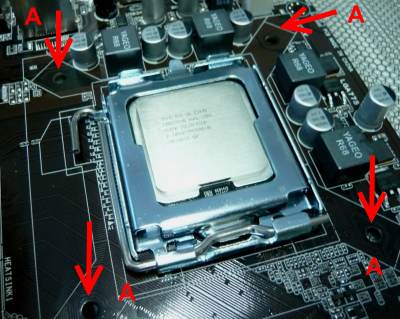

FIGURA 5I.
(Indicazione dei fori di blocco del dissipatore alla motherboard).

La figura 5I mostra i fori di fissaggio del dissipatore alla schedamadre indicati dalle frecce con la lettera A.

Decimo passo installazione CPU

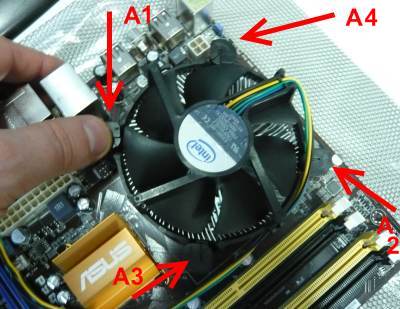

FIGURA 5L.
(Installazione del dissipatore).

A questo punto non resta che allineare i fori indicati dalla FIGURA 5I con i sistemi di bloccaggio del dissipatore indicati dalle frecce con la lettera A nella figura precedente. Una volta allineati i fori premete con forza verso la superfice della motherboard finche non udite un "click" di chiusura. Operate il blocco con una seguenza diagonale (A1, poi A2, poi A3 e infine A4). Il sistema di raffreddamento è dunque fissato alla schedamadre.

Undicesimo passo di installazione della CPU

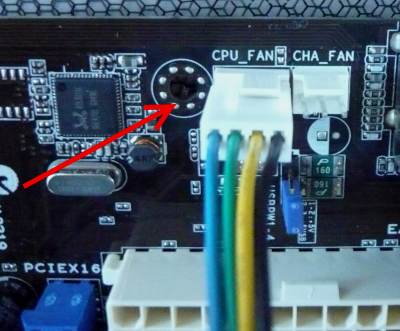

FIGURA 5M.
(Collegamento del cavo di alimentazione della ventola del dissipatore).

Infine, ricordate di collegare il cavo di alimentazione della ventola di raffreddamento della CPU nel connettore della schedamadre solitamente indicato dalla sigla "CPU_FAN" come indicato nella figura precedente.

Ora, è terminata l'installazione della CPU al socket LGA775.
