INSTALLAZIONE DI UNA CPU INTEL PENTIUM E5400 DUAL-CORE  SU SOCKET LGA775 (TIPO LGA).

L'installazione delle CPU intel è abbastanza semplice. La CPU in nostro possesso è un processore Intel Pentium E5400 con due Core, un processo produttivo di 45 nanomicron, 2 MB di Cache L2 e una velocità di clock di 2.7 Ghz. Una volta che avete individuato il socket della CPU sulla schedamadre procedete con l'installazione vera e propria di seguito descritta.

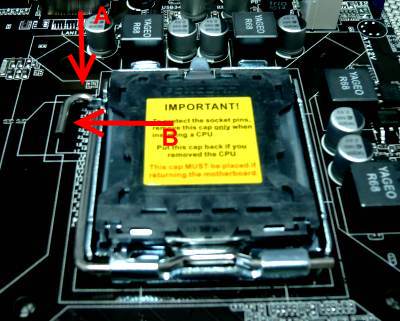

 Per prima cosa dovete premere la levetta indicata dalla lettera A nell'immagine successiva verso il basso, e poi tirarla verso l'esterno nel verso indicato dalla lettera B.

FIGURA 5A.
(Primo passo di installazione della CPU).

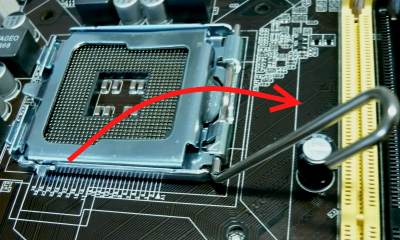

Il passo successivo consiste nel portare la levetta nella posizione indicata dalla figura successiva rimuovendo l'elemento in plastica di colore nero.

FIGURA 5B.
(Secondo passo di installazione della CPU).

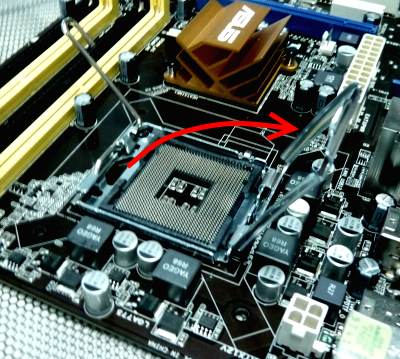

FIGURA 5C.
(Terzo passo di installazione della CPU).

A questo punto si apre il coperchio metallico nel verso indicato dalla freccia rossa nell'immagine 5C.

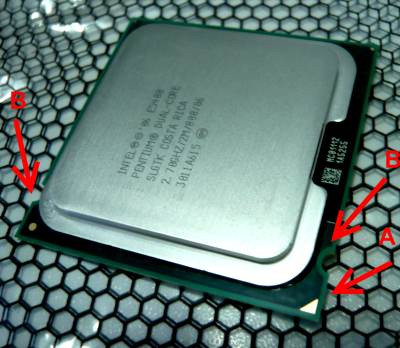

FIGURA 5D.
(Osservazione della CPU e dei punti di blocco al socket).

Come potere vedere dalla figure 5D e 5E la freccia indicata dalla lettera A mostra un triangolo di color oro, mentre le due frecce indicate dalla lettera B visualizzano due punti di modifica del perimetro. Sia il trangolo che i punti di rientro sono necessari per poter bloccare la CPU allo zoccolo (socket) della schedamadre.

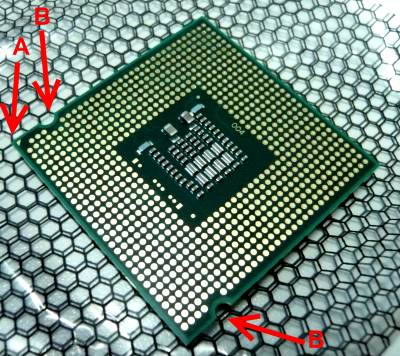

FIGURA 5E.
(Osservazione della CPU e dei punti di blocco al socket).

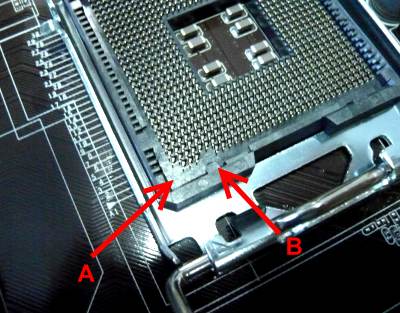

FIGURA 5F.
(Osservazione dei punti di blocco della CPU al socket).

Nella figura precedente e nella figura successiva potete notare dove si orienta il triangolo di color oro presente nella superficie della CPU rispetto al socket (freccia indicata dalla lettera A). I rientri notati precedentemente nella superficie della CPU vengono posizionati rispetto alle freccie indicate dalla lettera B.

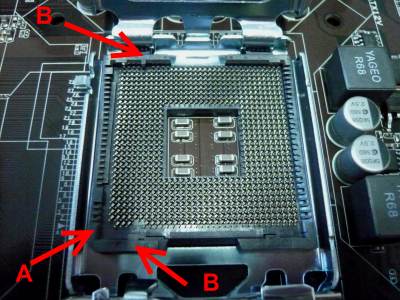

FIGURA 5G.
(Osservazione dei punti di blocco della CPU al socket).
