ABIT BIOS OVERCLOCKING

COMPRENSIONE DEL PARAMETRO FSB RATE.

Riportiamo un esempio di come impostare tale parametro da Bios. Se selezionate una FSB RATE di 2:3:1, le frequenze di clock della CPU, SDRAM e PCI saranno moltiplicati per 2, 3, 1 e divisi per 2. Quindi, avendo scelto in precedenza una EXTERNAL FREQUENCY di 66 Mhz, il valore sara moltiplicato per 2 e diviso per 2, e quindi rimane tale quale. (66 Mhz X 2/2). Se invece selezionate una FSB RATE di 4:3:1, le frequenze di clock della CPU, SDRAM e PCI verranno moltiplicate per 4,3,1 e divise per 4. Quindi se avete impostato una FSB di 112 Mhz, la frequenza finale della CPU sarà di 112 X 4/4 = 112 Mhz, le SDRAM funzioneranno ad una frequenza di clock pari a 112 X 3/4 = 84 Mhz, mentre il bus secondario PCI sarà impostato a 112 X 1/4 =28 Mhz. E' ovvio pensare che:
Per frequenze di EXTERNAL CLOCK (Frequenza di bus principale precedentemente impostata) da 50 a 96 Mhz potremmo scegliere una FSB RATE di 2:3:1, 3:3:1, 4:3:1, 4:4:1. Per una EXTERNAL CLOCK da 97 a 140 Mhz si possono selezionare i seguenti valori: 3:3:1, 4:3:1, 4:4:1. Infine se il vostro sistema funziona ad una frequenza di bus principale (FSB o EXTERNAL CLOCK) da 140 Mhz a 250 Mhz, le possibili scelte sono i seguenti valori: 4:3:1, 4:4:1.

ESEMPIO: MOTHERBOARD ABIT KT7-RAID.

Una scheda madre ABIT KT7-RAID con ATHLON THUNDERBIRD 1000 Mhz overclockkato a 1180 Mhz otteniene le massime prestazioni variando nella sezione CPU SETUP del BIOS le seguenti opzioni:

Multiplier Factor x10

CPU FSB/PCI Clock 117/39

DRAM CLOCK HCLK+PCICLK
(117+39)=156 Mhz

e nella sezione ADVANCED CHIPSET FEATURES SETUP si sono scelti i seguenti valori:

Bank 0/1 DRAM TIMING TURBO

Bank 2/3 DRAM TIMING TURBO

Bank 4/5 DRAM TIMING TURBO

DRAM BANK INTERLEAVE 4-WAY

DELAY DRAM READ LATCH HI

SDRAM CYCLE LENGHT 2

I dati sono stati forniti da pessimo, e in particolare nella sezione ESEMPI DI OVERCLOCK potrete trovare tutte le informazioni disponibili sull'overclock da lui effettuato.

TESTS AL SISTEMA.

Salvate le nuove impostazioni del Bios, non resta che "testare" il sistema. Noi della redazioni di MEGAOVERCLOCK consigliamo l'utilizzo di CPU STABILITY
TEST (v. figura 4) per controllare la stabilità del sistema e SISOFT SANDRA 2001 (v. figura 5) per verificare le reali prestazioni del sistema.

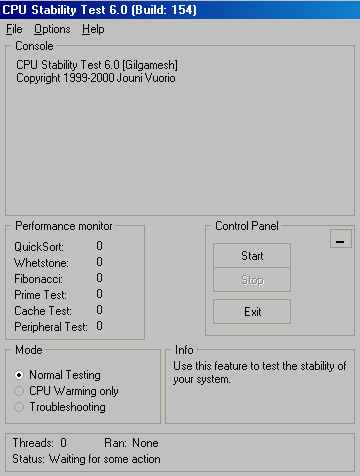

FIGURA 4.

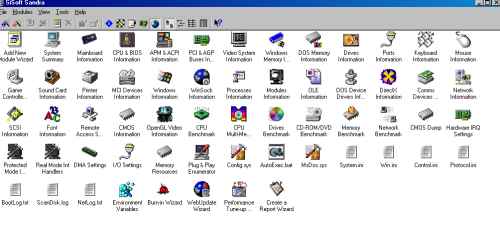

FIGURA 5.

I software sono disponibili ai seguenti indirizzi:

Cpu stability test.

Sisoft Sandra 2001

CONCLUSIONI:

Ora potrete "overclokkare" il vostro sistema nel modo migliore e il Bios non risulta così misterioso. Per qualunque informazione inviate un e-mail a: Salvatore.colori2@tin.it

Comunque per una risposta veloce ai vostri problemi entrate nel FORUM DI MEGAOVERCLOCK clikkando qui!

Multiplier Factor	x10
CPU FSB/PCI Clock	117/39
DRAM CLOCK	HCLK+PCICLK (117+39)=156 Mhz

Bank 0/1 DRAM TIMING	TURBO
Bank 2/3 DRAM TIMING	TURBO
Bank 4/5 DRAM TIMING	TURBO
DRAM BANK INTERLEAVE	4-WAY
DELAY DRAM READ LATCH	HI
SDRAM CYCLE LENGHT	2
