ABIT SA6R.
INTRODUZIONE.La scheda ABIT SA6R, rappresenta una soluzione integrata audio, video e sistema RAID. Con il chipset Intel 815E è uno dei prodotti più innovativi del mercato.TIPOLOGIA DI PROCESSORI:Nella ABIT SA6R si possono installare i seguenti processori:

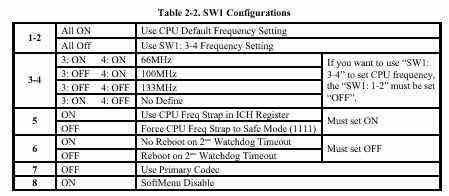

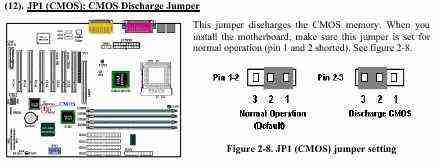

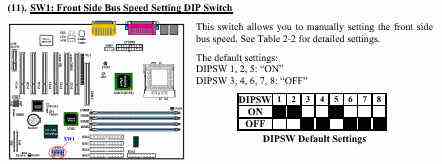

CHIPSET:Nella scheda è installato il chipset INTEL 815E (ICH2), supporta le frequenze di bus principale di 133/100/66Mhz e l'AGP 1X, 2X e 4X. Inoltre la modalità UltraDMA/100, UltraDMA/66 e UltraDMA/33 sono supportate. Supporta la modalità RAID 0, 1 e 0+1. Vi è integrato audio e video.MEMORIE:Si possono installare le SDRAM PC 133 Mhz/100 Mhz. in 4 DIMM socket, fino a un massimo di 512 MB.SLOTS DI ESPANSIONE:6 PCI, 1 AGP, 1 CNR slot.SISTEMI INPUT/OUTPUT:4 Canali IDE (supportata la modalità ULTRADMA/100), 1 conettore per FLOPPY DISK DRIVER, 1 porta seriale COM 1, 1 porta seriale COM 2, 1 porta parallela, 2 USB, 1 PS/2 per il mouse e infine 1 PS/2 per la tastiera.SEZIONE 1 CONFIGURAZIONE DA DIP SWITCHES O JUMPERS.IMPOSTARE IL JUMPER CLEAR CMOS:Il jumper JP1 (v. figura 1) permette di cancellare i valori del Bios recenti e ripristinare i valori di default. Se per qualche motivo avete impostato una frequenza di bus principale di 133 Mhz, e avete installato un Celeron funzionante a 66 Mhz, sicuramente il vostro sistema non partirà. L'unica soluzione è spostare il ponticello del jumper JP1 nella posizione 3-2 (Discharge) per pochi secondi (scollegate l'alimentazione del sistema), successivamente ripristinate la posizione 1-2 (Normal Operation). |
