INSTALLAZIONE:

L'installazione del dissipatore è molto importante, e per evitare di danneggiare seriamente la vostra motherboard, leggete attentamente le seguenti istruzioni:

Passo 1.

Scollegate l'alimentazione del PC, aprite il Case e individuate il dissipatore normalmente installato sulla vostra scheda madre. Scollegate il cavo di alimentazione da 12 Volts, e premete il sistema di aggancio del "vecchio" dissipatore per estrarlo.

Passo 2.

Eventuali paste termoconduttive applicate in precedenza, dovranno essere rimosse dalla cpu, per garantire un ottima conducibilità termica tra cpu e dissipatore. Lo Zalman CNPS 5000, non si aggancia al socket 462 o 463, ma è direttamente fissato sulla scheda madre tramite quattro fori adiacenti al socket, in cui verranno avvitati quattro supporti cilindrici, di installazione per il corpo del sistema (v. figura 2). Sulla motherboard, dalla parte opposta al socket, quattro viti bloccano i supporti per il dissipatore (v. figura 3). Quindi, prima di acquistare lo Zalman CNPS 5000, accertatevi di possedere una motherboard che supporti questa soluzione hardware.

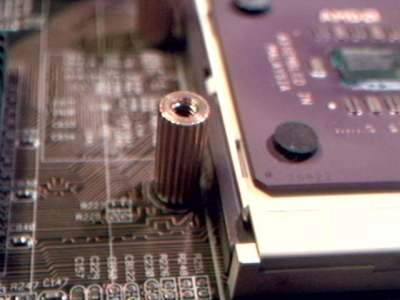

Particolare: uno dei quattro supporti per l'installazione dello Zalman CNPS 5000.

FIGURA 2.

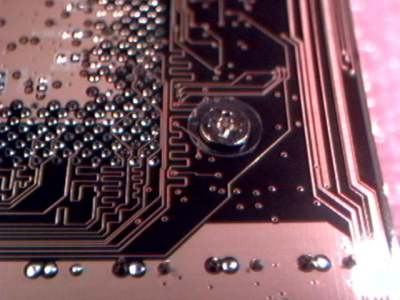

Particolare vite di bloccaggio dei supporti del dissipatore.

FIGURA 3.

Passo 3.

Dopo aver fissato i supporti per l'installazione del dissipatore, si applichi una strato sottile di pasta termoconduttiva sul core della cpu. Per questa operazione, il dissipatore in questione è stato fornito di una siringa di iniezione, contenente pasta termoconduttiva (v. figura 4).

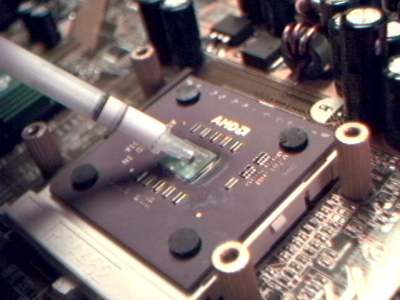

Applicazione della pasta termoconduttiva.

FIGURA 4.

Passo 4.

Collegate il cavo di alimentazione del dissipatore al connettore a tre pins della vostra scheda madre (v. figura 5), scegliendo tre diverse soluzioni di livello acustico prodotto: la prima senza limitatore di numero di giri della ventola, la seconda e la terza con due differenti valori. In base alla scelta, potrete ottenere, basso livello acustico e basso rendimento o alto inquinamento acustico e maggiore dissipazione termica. La figura 6 mostra i due limitatori di giri, ottenuti con due resistenze di e di .....

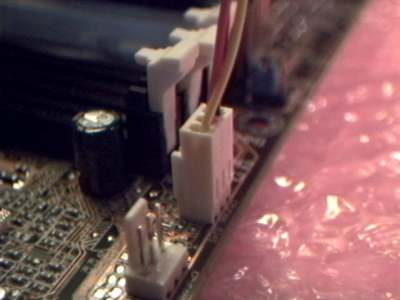

Particolare: connettore alimentazione ventola di raffreddamento.

FIGURA 5.

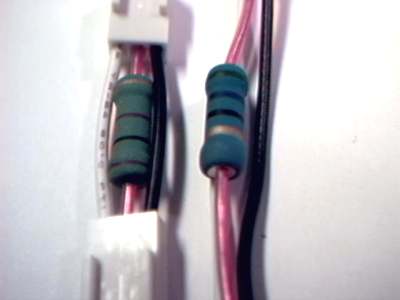

Particolare: limitatori del numero di giri della ventola di raffreddamento.

FIGURA 6.
