Ora dovrete installare il sistema PL-PRO/II nel vostro sistema, ecco come fare..

1) Spegnete il Pc, togliete i cavi ad esso connessi e ponete il Cabinet in uno spazio ampio per potervi lavorare.

2) Rimuovete le bande laterali del Cabinet, o meglio apritelo e fate in modo che siano visibili i componenti della motherboards.

3) Localizzate il socket 8, e rimuovete dissipatore e ventola di raffreddamento sbloccando gli appositi sistemi di aggancio.

4) Rimuovete la cpu tirando lateralmente e verso l'alto la levetta di blocco del processore. L'operazione è molto delicata, quindi fate attenzione.

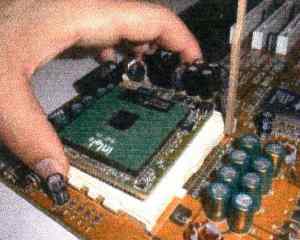

5) Installate l'adattatore PL-PRO/II nel socket 8 facendo attenzione alla corrispondenza tra pin 1 del socket e pin 1 dell'adattatore. Se l'adattatore è installato in modo errato potrebbe danneggiarsi (figura 5).

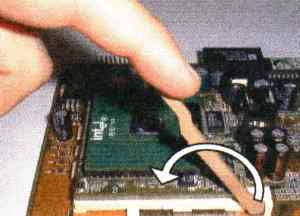

6) Bloccate l'adattatore al socket premendo verso il basso la levetta di aggancio (figura 6).

Infine possiamo installare il dissipatore e la ventola di raffreddamento...

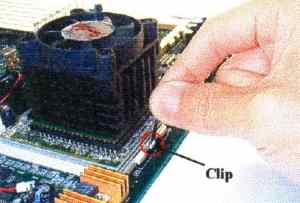

1) Installate la ventola e il dissipatore sopra la cpu, bloccandoli con i sistemi di ritenzione (figura 7).

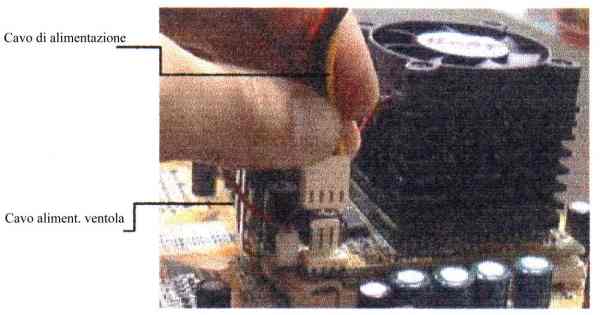

2) Inserite i connettori di alimentazione della ventola di raffreddamento nella scheda madre (figura 8).
