CELERON COPPERMINE 633@1066 Mhz.

Overclock di Luca Sampei

ANALISI DEL SISTEMA:

Motherboard:
Abit VH6.
Cpu:
Celeron II 633 Mhz.
Dissipatore:
Vantec - FCE 6254D King (due Delta) lappato a specchio.
Memorie:
Modulo 128  MB PC 133 Mhz M. Tec 6ns.
Hard Disk:
IBM 10 GB.
Sk grafica:
Creative Annihilator Pro 32 Mega DDR. Cpu 120@166 Mhz.- DDR 300@350 Mhz.
Sk audio:
Creative SB LIVE! 1024.
Casse:
Creative Cambridge Sound Works FPS 2000 Digital.
Cd-Rom:
LG 52X - Pioneer DVD Rom 6X/32X.
Masterizzatore:
Yamaha CDRW 8X/4X/24X.
Modem:
Motorola 56k v90 Pci.
Joystick:
Microsoft Sidewinder plug&play gamepad (USB).
Case:
Midi Tower XL aperto.

BREVE RIASSUNTO:

Questa è la mia configurazione, i miei punti di forza sono la scheda madre, il processore che veramente fa miracoli, e non dimentichiamo anche l'ottimo dissipatore VANTEC in formazione KING (v. figura 1).

FIGURA 1.

Passiamo all' "overclock" del mio Celeron 2:

Appena montata la cpu coppermine sulla motherboard VH6 ho impostato subito una velocità di clock della cpu di 950Mhz, con una frequenza di bus principale di 100MHz, e un Vcore (voltaggio del core) impostato al valore di default di 1.70V (il mio è un cCo). Dopo un pò di prove, (CPU Stability Test e 3Dmark2000) superate egregiamente, e basse temperature, decisi di aumentare la frequenza di clock della cpu?..inizia così la mia avventura di "Overclokers".

Nella seguente tabella i risultati dei miei tests:

Freq. bus
principale.
Voltaggio
core.
Freq. cpu.
Risultato.
103 Mhz
1.75 V
980 Mhz
OK!
105 Mhz
1.80 V
998 Mhz
OK!
110 Mhz
2.30 V
1045 Mhz
OK!
112 Mhz
2.30/2.40 V
1066 Mhz
OK!
115 Mhz
2.40 V
1092 Mhz
Fa il post, ma dopo
si blocca!!!.

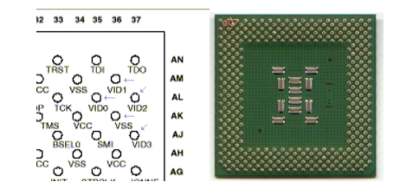

Per poter ottenere i voltaggi superiori ai 1.90 Volts, e stabilizzare il mio Celeron 2 oltre i 1000MHz, ho fatto una semplice modifica, ho unito con un sottile filo elettrico i 5 pin (v. figura 2) portando il vCore di default a 2.05v e potendolo impostare da 1.30 a 2.40 Volts (2.05-2.10-2.20-2.30-2.40).

FIGURA 2.
