Si può sostituire un SIMM a 8 bit a un SIMM a 9 bit (con controllo di parità) su sistemi che non prevedono il controllo di parità. Al contrario se avete un sistema che esegue il controllo di parità, i SIMM a 9 bit non possono essere sostituiti con i SIMM a 8 bit. Anche se vi è la possibilità, in alcuni sistemi, di disabilitare il controllo di parità, tenete sempre presente che tale opzione non sempre esiste!.

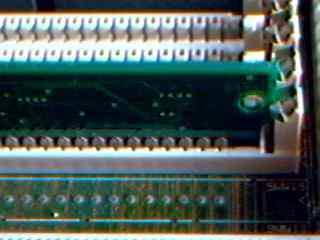

FIGURA 1.Modulo SIMM a 30 pin.

Descriviamo i SIMM a 72 pin. La larghezza del modulo SIMM è di 10,8 cm e l'altezza standard è di circa 2,5 cm. I moduli possono essere a singola o doppia faccia, cioè montare i componenti da una parte soltanto o in entrambi i lati. Per ottenere capacità maggiori i SIMM a 72 pin possono essere a doppia-faccia, cioè montare i chip su entrambi i lati del modulo.

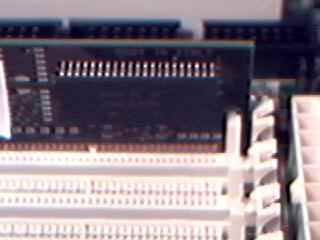

FIGURA 1A. Modulo SIMM a 72 pin.

La velocità del modulo SIMM è indicata da quattro piedini (tabella 1) e a secondo della loro configurazione si ottengono velocità diverse:

Nanosecondi
PD0
PD1
PD2
PD3
50 ns
VSS
NC
VSS
VSS
60 ns
VSS
NC
NC
NC
70 ns
VSS
NC
VSS
NC
80 ns
VSS
NC
NC
VSS

Vi sono SIMM a 72 piedini con controllo parità e senza controllo parità.
Vi chiederete, ma cosa significa memorie con il controllo di parità?
Una volta i chip erano poco affidabili, e i costruttori decisero di aggiungere un bit extra ogni byte (1 byte=8 bit) letto. Il bit in più controllava gli altri dati e verificava la loro correttezza. Attualmente si è abbandonata tale tecnica per motivi di costi, di ingombro, e infine per una maggiore sicurezza delle memorie attuali.

DIMM:
Sono moduli a 168 pin (figura), e consentono una maggiore trasmissione dati. Misurano 13,3 centimentri di lunghezza e 2,5 centimetri di altezza. Alcuni pin indicano al PC la velocità del modulo e la seguente tabella può chiarirci quali:

Pin
60 ns
70 ns
80 ns
Segnale
79
L
L
L
PD1
163
L
L
L
PD2
80
H
H
H
PD3
164
L
L
L
PD4
81
L
L
L
PD5
165
H
L
H
PD6
82
H
H
L
PD7
166
H
H
H
PD8

Dalla tabella emerge un dato importante, solo i segnali PD6 e PD7 cambiano in relazione alla velocità della memoria. In sintesi i moduli a 60 ns nei segnali PD6 e PD7 sono diversi dai moduli a 70 ns e a 80 ns.

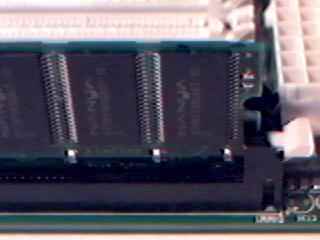

FIGURA 2.
