Parte IV - Il Bios: Soft-menu & Jumpers.



In alcune motherboards vi è la possibilità di modificare i parametri della CPU via software, in altre invece sono presenti i "jumpers", degli interuttori da spostare per ottenere le frequenze volute.
Le motherboards che consentono la possibilità di modificare i parametri via software non prevedono l'utilizzo di interuttori (tranne alcuni casi!!). Il tutto è abbastanza semplice, basta installare le periferiche e ogni cosa è configurabile tramite il BIOS software.
Quando si installa una CPU, il BIOS la riconosce automaticamente e il microprocessore viaggia alla velocità stabilità in fase di progettazione. Nel BIOS si accede premendo il tasto CANC appena si avvia il PC, qui troveremo molte opzioni, ma quella più interessante è sicuramente la sezione "CPU SETUP" (può esserci un'altra scritta). Questa sezione ci consente di innalzare la frequenza del microprocessore scegliendo l'opzione "USER DEFINE" o "CPU SPEED EMULATION", da qui si può modificare il BUS principale, per esempio invece di 66 Mhz si potrebbe portare il sistema a 75 Mhz oppure da 100 Mhz a 112 Mhz. Oppure potremmo modificare il moltiplicatore e ottenere cosi' diverse frequenze.
In sintesi:
 BUS PRINCIPALE  MOLTIPLICATORE  BUS PRINCIPALE  MOLTIPLICATORE
 66 MHZ X2  75 MHZ  X2
 66 X2.5  75  X2.5
 66  X3  75  X3
FREQUENZE MICROPROCESSORE
 (66X2) = 133 MHZ  (66X2.5) = 166 MHZ  (66X3) = 200 MHZ
 (75X2) = 150 MHZ  (75X2.5) = 188 MHZ  (75X3) = 225 MHZ

Un altra opzione molto importante è il voltaggio della CPU, solitamente la scheda madre si imposta automaticamente il voltaggio corretto. Comunque solo in determinati casi di overclock si modificherà questo parametro.
Se possedete una scheda madre configurabile per mezzo dei "Jumpers", bisogna leggere attentamente il manuale delle istruzioni e cercare qualche cosa come "CPU EXTERNAL BUS FREQUENCY SELECTION", li' ci sono tutte le informazioni che consentono di modificare il BUS della scheda madre e il voltaggio della CPU. Purtroppo molte motherboards Intel BX non permettono la modificazione del voltaggio se non in modo particolare (isolamento di alcuni PIN).

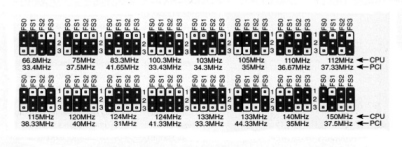

Di seguito un esempio di come sono rappresentate sul manuale le configurazioni dei Jumpers (scheda madre Asus P2-V):


(Tabella 1)



Come si procede a impostare una frequenza voluta?
Ci sono quattro ponticelli (jumpers), chiamati FS0, FS1, FS2, FS3. Questi ponti elettrici sono divisi da tre posizioni (1 2 3). Se noi vogliamo ottenere la frequenza di 115 Mhz, dobbiamo chiudere i ponti FS0 e FS3 nella posizione 1 e 2, mentre FS1 e FS2 dovranno essere chiusi nella posizione 2 e 3. Sotto alla frequenza del Bus principale compare anche la frequenza del BUS secondario.

Come si determina la velocità del BUS secondario e del BUS AGP dopo aver impostato il BUS principale?
La seguente tabella può chiarire le idee:

 BUS PRINCIPALE
 BUS SECONDARIO PCI-EIDE
 DIVISORE BUS SECOND.
 BUS AGP
 DIVISORE BUS AGP
 66 MHZ  33 MHZ  1/2  66 MHZ  1
 68 MHZ  34 MHZ  1/2  68 MHZ  1
 75 MHZ  37.5 MHZ  1/2  75 MHZ  1
 83 MHZ  41.5 MHZ  1/2  83 MHZ  1
 100 MHZ  33.3 MHZ  1/3  66.6 MHZ  2/3
 105 MHZ  35 MHZ  1/3  70 MHZ  2/3
 110 MHZ  36.6 MHZ  1/3  73.3 MHZ  2/3
 112 MHZ  37.3 MHZ  1/3  74.6 MHZ  2/3
 115 MHZ  38.3 MHZ  1/3  76.6 MHZ  2/3
 120 MHZ  40 MHZ  1/3  80 MHZ  2/3
 124 MHZ  41.3 MHZ  1/3  82.6 MHZ  2/3
 124 MHZ  31 MHZ  1/4  62 MHZ  1/2
 133 MHZ  33.25 MHZ  1/4  66.5 MHZ  1/2
 133 MHZ  44.3 MHZ  1/3  88.6 MHZ  2/3
 150 MHZ  37.5 MHZ  1/4  75 MHZ  1/2
 150 MHZ  50 MHZ  1/3  100 MHZ  2/3
