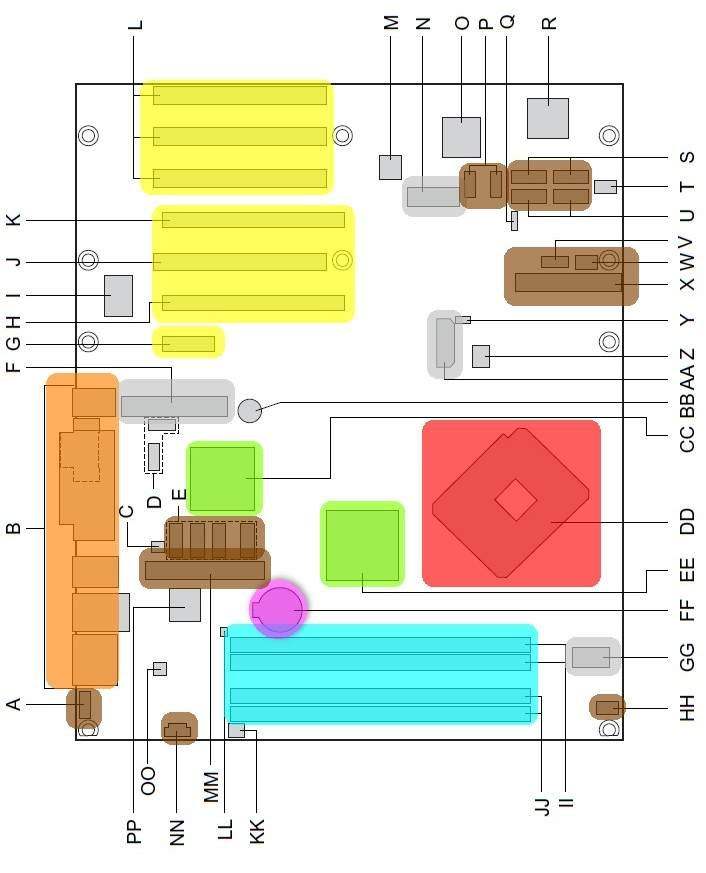

L'immagine successiva mostra il layout di una scheda BTX intel Desktop Board D955XCS.

Motherboard BTX
Figura 2A.
(Il formato BTX).
Elemento Descrizione
A Connettori del pannello audio frontale.
B Connettori del pannello laterale.
C Connettore per rilevare l'intrusione del case.
D Connettori frontali USB.
E Connettori Serial ATA.
F Connettore di alimentazione.
G Connettore PCI Express x 1.
H Connettore PCI Express x16.
I ELegacy I/O Controller.
J Slot PCI.
K Secondo connettore PCI Express x16/x4.
L Slot PCI.
M IEEE-1394a/b link component.
N Connettore di alimentazione ausiliario.
O IEEE-1394a/b link component.
P Connettori EEE-1394a/b per il pannello frontale del case.
Q Connettore Power LED del pannello frontale ausiliario.
R SATA RAID controller.
S Connettore SATA RAID.
T Connettore ausiliario per ventole di raffreddamento.
U Connettore SATA RAID.
V Connettori del Panello frontale del case.
W Connettori per le ventoli poste nella parte anteriore del case.
X Connettore del lettore floppy.
Y Jumper per il reset della configurazione del BIOS.
Z Firmware Hub (FWH).
AA Connettore di alimentazione ausiliario per il PCI-Express.
BB Speaker.
CC Controller Hub Intel 82801GR I/O.
DD Socket del processore di tipo LGA775.
EE Intel 82955X MCH.
FF Batteria del CMOS.
GG Connettore di alimentazione del processore.
HH Connettore per la ventola del processore.
II Slots DIMM per il Canale A delle memorie.
JJ Slots DIMM per il Canale B delle memorie.
KK SConnettore per una ventola posteriore del cabinet.
LL SPI Flash device.
MM Connettore PATA (Parallel ATA).
NN Connettore ATAPI CD-ROM.
OO Audio codec.
PP Controller Ethernet Gigabit.
TABELLA A/3.
(Elementi di una schedamadre BTX).

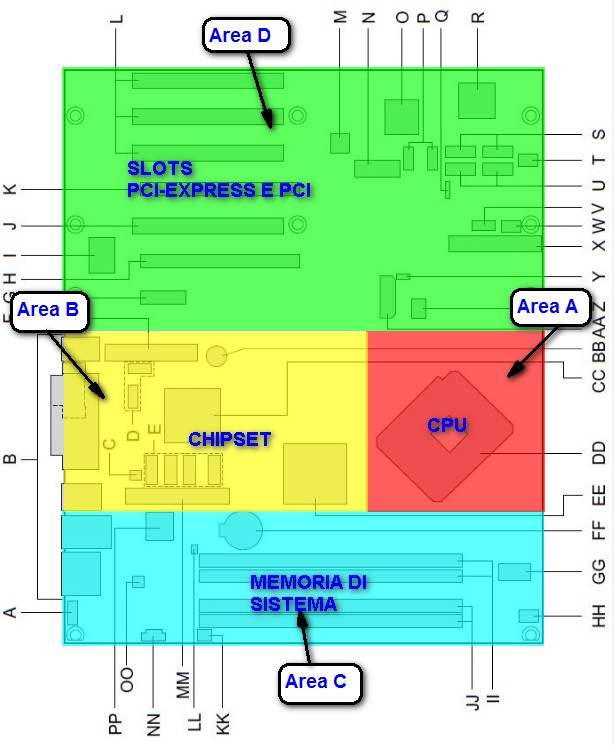

E' da sapere che Il formato BTX è stato diviso in zone dette "volumetric zones" per migliorare il raffreddamento dei componenti hardware ed evitare interferenze fra gli stessi.  La figura seguente mostra la divisione in zone del formato BTX.

Divisione in zone volumetriche formato BTX
Figura 3A.
(Divisione in zone volumetriche del formato BTX).

Una delle ragioni per cui il formato BTX è stato sviluppato è un raffreddamento più efficiente dei vari componenti hardware. Come si vede nell'immagine precedente i componenti hardware principali (CPU, Chipsets, Memoria di sistema, Scheda video) sono stati posti in determinate zone così da poterli raffreddare in modo migliore. Una ventola con un convogliatore d'aria viene posta davanti alla CPU installata sul case con il flusso d'aria verso l'interno. In tal modo benificiano del flusso d'aria CPU,Chipsets e scheda video. Nei pressi delle memorie è posto l'alimentatore che provvede a generare un flusso d'aria dall'interno verso l'esterno.
