2COOLPC BAY ENGINEERING

SISTEMA DI RAFFREDDAMENTO PER SCHEDE MADRI.

Raffreddare il sistema!

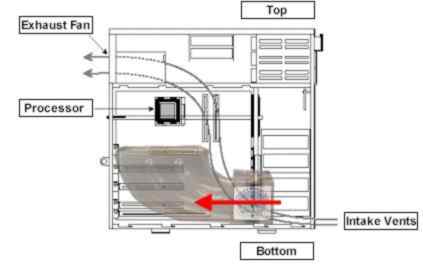

Qui sotto potete vedere il funzionamento del dispositivo di raffreddamento. Esso convoglia l'aria fresca all'interno del Case, aspirata successivamente dalla ventola installata sull'estremità superiore del Cabinet. Si noti come la dissipazione avvenga all'interno della camera di raffreddamento.

Tre prodotti diversi a seconda della caratteristiche del computer:

SISTEMA DI RAFFREDDAMENTO PER PC
Made with a 42 CFM 92x92x25 mm Sleeve Fan.
2150 RPM
.2 Amp Power draw 24,000 Hour life expectancy
(Has Y Style Molex Power Connection)
SISTEMA DI RAFFREDDAMENTO PER SERVER
Made with a Super High output 50 CFM 92x92x25 mm Double ball bearing fan.
2450 RPM
.3 Amp Power Draw. 65,000 Hour life expectancy
(Has Y Style Molex Power Connection
CON TRE CONNETTORI PER COLLEGAMENTO ALL'ASSE DELLA SCHEDA MADRE
Made with a 50 CFM 92x92x25 mm Double ball bearing fan.
2450 RPM
.25 Amp Power Draw. 65,000 Hour life expectancy
(Has 3 Pin Mother board Power plug only)

Come istallare i prodotti: 2COOLPC e 2COOLPC-PLUS

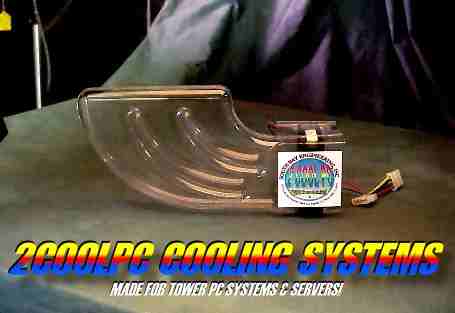

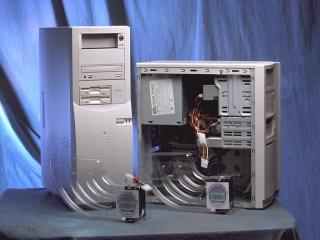

Ecco i sistemi di raffreddamento prodotti dalla Bay Engineering Inc.
Di seguito le istruzioni per l'installazione:

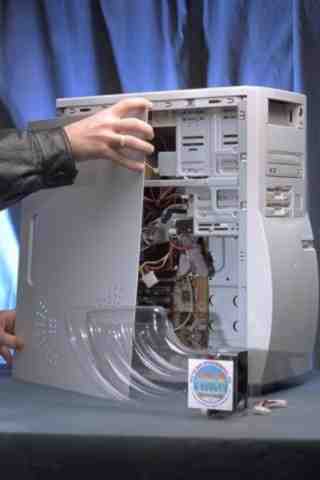

Rimuovere il pannello di protezione laterale del Cabinet.

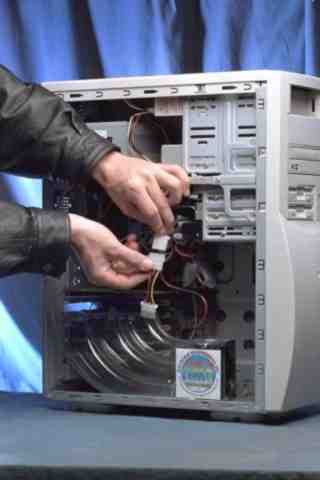

Trovare un connettore Molex che provenga dal computer per motorizzare il prodotto.
Se non hai un connetore disponibile puoi fare un collegamento con un ponticello alla connessione del CD Rom attraverso un adattatore a Y e quindi collegare il 2coolpc.

Vedi il connettore Molex nella foto qui sotto :

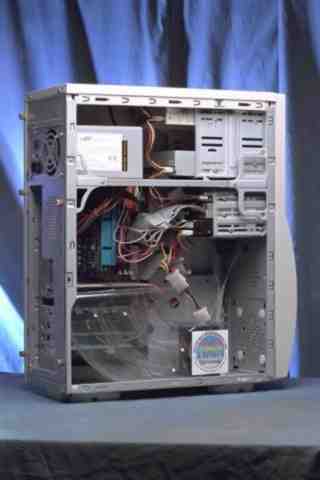

Il sistema 2coolpc viene istallato, come in figura, con il pannello del sistema di raffreddamento rivolto verso la scheda madre. Il sistema deve essere ubicato nel lato opposto a dove appoggia la motherboard del vostro computer e la ventola del PC deve restare nel lato opposto al sistema.

Il sistema di raffreddamento 2coolpc viene ancorato al computer tramite una striscia di velcro bi-adesiva

Una volta ultimata l'installazione prima di accendere il computer, ci si assicuri che nessun filo tocchi il ventilatore del sistema 2coolpc. Accendere il PC e controllare che il sistema lavori in modo corretto.
Quindi dopo aver verificato il funzionamento del sistema di raffreddamento , chiudere il computer con il pannello di protezione.

L'installazione è terminata.

Si ringrazia la Bay Engineering Inc per l'autorizzazione concessa.
