DI QUALI PARTI E' COMPOSTO IL KANIE HEDGEHOG-294M?

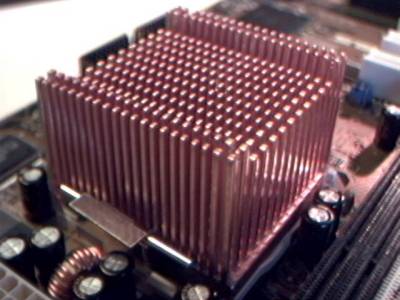

Questa è la prima volta che pubblichiamo le fasi di assemblaggio di un dissipatore. Abbiamo scelto di iniziare con il blocco in rame installato sul socket A (v. figura 6), dopo aver inserito la clip di aggancio.

Prima fase.

FIGURA 6.

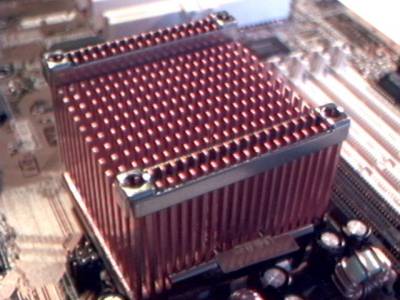

Nella seconda fase (v. figura 7) sono stati installati due supporti per le viti di chiusura del sistema.

Seconda fase.

FIGURA 7.

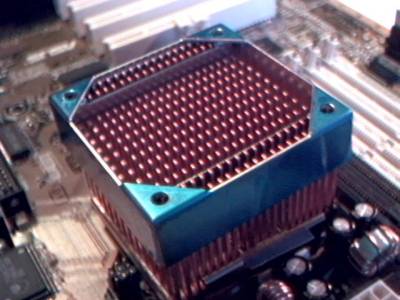

Nella terza fase abbiamo inserito un elemento rettangolare, chiamato AIR COVER (v. figura 8), di supporto alla ventola Melco.

Terza fase.

FIGURA 8.

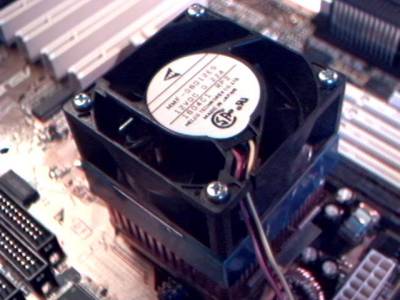

Nella quarta fase, si posiziona la ventola, leggendo le freccie del flusso d'aria (impresse nella stessa), e la si blocca con quattro viti (v. figura 9).

Quarta fase.

FIGURA 9.

Le istruzioni contenute nella scatola del dissipatore contengono una chiara assonometria.

Bene, l'assemblaggio dei componenti è finito, ora possiamo dedicare la nostra attenzione alla fase di tests.
