IMPOSTARE IL MOLTIPLICATORE DI FREQUENZA:
Da questi DIP SWITCHES (vedi figura 3), potrete selezionare il moltiplicatore di frequenza della vostra CPU a seconda della configurazione che preferite (purtroppo per i microprocessori INTEL, questo parametro è bloccato) come da figura 4. Se scegliete di modificare il parametro da BIOS, tutti i DIPSWITCHES devono essere impostati nella posizione OFF.

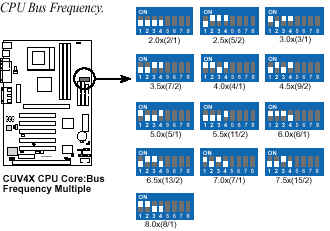

Figura 3.

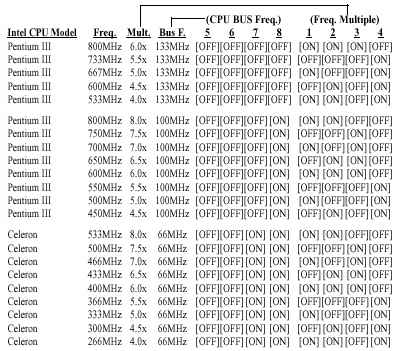

Figura 4
Come sempre è utile ricordare che anche una piccola variazione del moltiplicatore comporta una importante variazione della velocità di esecuzione del processore. Infatti basta osservare nella figura 4 come il moltiplicatore impostato su 8x con una FSB di 100mhz dia una velocità di 800mhz totali, mentre con il moltiplicatore impostato su 7,5X con 100 di FSB dia come totale 750mhz!! L'invito è lo stesso fatto in precenza, cioè di salire moderatamente senza grossi "scossoni" al moltiplicatore. Otterrete così un overclock molto più stabile e sicuro.Se per esempio il vostro processore è a 700mhz (7X100mhz) provate innanzi tutto a salire prima con la frequenza del bus e poi magari aumentate di mezzo punto il moltiplicatore, finchè il sistema è stabile.
NOTE PARTICOLARI:
Purtroppo non c'è la possibilità di aumentare il voltaggio del Core del processore dai DIP SWITCHES.
SEZIONE 2: JUMPERFREE ENABLE (CONFIGURAZIONE DA BIOS).
INTRODUZIONE:
All'avvio del PC si prema il tasto CANC e si accede alla schermata iniziale del BIOS.
SEZIONE ADVANCED MENU.

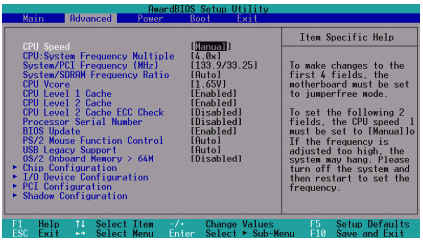

Dalla schermata iniziale del Bios si scelga la sezione ADVANCED MENU (figura 5).
FIGURA 5.
La voce CPU SPEED seleziona la frequenza di clock del processore, se impostata su MANUAL potrete modificarla intervenendo sulle due voci successive: CPU: SYSTEM FREQUENCY MULTIPLE e SYSTEM/PCI FREQUENCY (MHz).
CPU SYSTEM FREQUENCY MULTIPLE seleziona il moltiplicatore di frequenza del vostro processore.
SYSTEM/PCI FREQUENCY imposta la frequenza di bus principale e gli associa la frequenza del bus PCI (secondo valore dopo la /)
SYSTEM/SDRAM FREQUENCY RATIO seleziona il moltiplicatore per la frequenza di clock delle SDRAM.
CPU VCORE determina il voltaggio di Core del processore.
E' il caso di aggiungere che spesso per un overclock più stabile e alto, occorre modificare anche il voltaggio del core. Qui bisogna fare molta attenzione a salire di pochissimo alla volta, altrimenti si potrebbe davvero incorrere in problemi di non poco conto. Quindi, ricapitolando, agite prima sul FSB, poi se è il caso sul moltiplicatore ed infine sul voltaggio, facendo attenzione a mantenere adeguate proporzioni!!
SEZIONE CHIP CONFIGURATION.
Dalla schermata iniziale del BIOS si scelga la sezione CHIP CONFIGURATION.

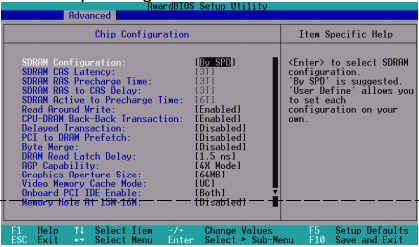

All'interno di questa sezione (vedi figura 6) la voce SDRAM CAS LATENCY, ai fini di un buon overclock è quella che ci interessa di più, provate a impostare valori superiori se il sistema va in CRASH. Il valore più basso rappresenta le massime prestazioni. Ricordatevi che la prima voce SDRAM CONFIGURATION deve essere impostata su USER DEFINE.
FIGURA 6.
CONCLUSIONI:
La ASUS CUV4X vi permetterà di "overclokkare" qualsiasi processore Intel.Ricordo infine che in caso di problemi derivanti da un overclock troppo drastico, tramite BIOS, è possibile ripristinare i valori iniziali e predefiniti. Invito ancora una volta a non esagerare e ad utilizzare tutti gli altri suggerimenti presenti all'inteno del sito al fine di ottenere dal vostro PC delle prestazioni entusiasmanti. Per informazioni e chiarimenti inviate un e-mail a Salvatore Colori. Se nell'articolo vi sono degli errori o delle imperfezioni segnalateli a webmaster@megaoverclock.it. Grazie della collaborazione.
|
